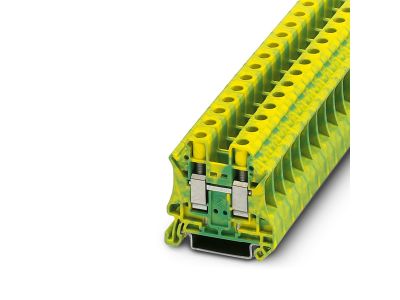

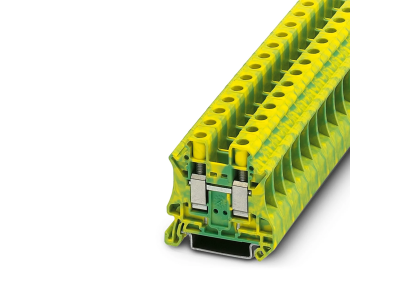

Złączka przelotowa przewodu ochronnego UT 10-PE, zielono-żółty (opak.50szt) | 3044173 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa przewodu ochronnego UT 10-PE od renomowanego producenta Phoenix Contact to fundament bezpiecznej instalacji elektrycznej w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się solidnym przyłączem śrubowym, które gwarantuje trwały i pewny styk elektryczny nawet w trudnych warunkach eksploatacyjnych. Przekrój znamionowy wynoszący od 0,5 mm² do aż 16 mm² pozwala na elastyczne dopasowanie do różnorodnych przewodów, zapewniając stabilne odprowadzanie prądów zwarciowych do szyny montażowej. Szerokość złączki wynosząca 10,2 mm została zoptymalizowana pod kątem oszczędności miejsca przy zachowaniu wysokich parametrów wytrzymałościowych. Charakterystyczna zielono-żółta obudowa ułatwia szybką identyfikację funkcji ochronnej (PE) w systemie, co jest kluczowe dla bezpieczeństwa obsługi i serwisu.

• Wysoka obciążalność: Możliwość podłączenia przewodów o przekroju do 16 mm² (AWG 6).
• Niezawodność: System śrubowy zapobiegający poluzowaniu się przewodów pod wpływem drgań.
• Kompaktowość: Wysokość 46,9 mm pozwala na montaż w standardowych obudowach.
• Uniwersalność: Kompatybilność z najpopularniejszymi szynami montażowymi NS 35.

Zgodność z Normami

Złączka UT 10-PE została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami przemysłowymi, co potwierdza jej przydatność w profesjonalnych aplikacjach elektroenergetycznych. Spełnia wymagania dotyczące niskiej rezystancji przejścia oraz wytrzymałości mechanicznej punktu zaciskowego. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, produkt wykazuje wysoką odporność na starzenie oraz prądy pełzające, co jest niezbędne dla zachowania ciągłości ochrony przeciwporażeniowej przez cały cykl życia instalacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budowie maszyn, automatyce przemysłowej oraz elektroinstalatorstwie budynkowym. Jest idealnym rozwiązaniem do tworzenia punktów uziemiających na szynie DIN w rozdzielnicach głównych i obiektowych. Dzięki obsłudze szerokiego zakresu AWG (20 - 6), złączka UT 10-PE sprawdza się zarówno przy podłączaniu precyzyjnych obwodów sterowniczych, jak i głównych linii zasilających wymagających solidnego uziemienia. Możliwość montażu na szynach NS 35/7,5 oraz NS 35/15 czyni ją uniwersalnym komponentem w każdym projekcie inżynieryjnym.

Wskazówki Montażowe

Podczas montażu złączki UT 10-PE należy zwrócić szczególną uwagę na odpowiednie przygotowanie przewodu. Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, co zwiększa powierzchnię styku i zapobiega rozwarstwianiu się żył. Montaż na szynie NS 35 powinien odbywać się poprzez zatrzaśnięcie, co automatycznie ustanawia kontakt elektryczny z szyną (w zależności od typu szyny i konfiguracji). Należy przestrzegać zalecanego momentu dokręcania śruby zaciskowej, aby zapewnić optymalny docisk bez ryzyka uszkodzenia gwintu lub struktury miedzi w przewodzie. Regularna kontrola wizualna i mechaniczna połączeń śrubowych jest dobrą praktyką w harmonogramach konserwacji ruchu.

FAQ

• Czy złączka UT 10-PE wymaga stosowania płytek bocznych? Tak, dla zachowania pełnej izolacji i estetyki rzędu złączek, zaleca się stosowanie dedykowanych pokryw zamykających Phoenix Contact na końcu bloku zaciskowego.
• Jaki jest maksymalny przekrój przewodu sztywnego? Złączka obsługuje przewody sztywne (drut) oraz giętkie (linka) o przekroju do 16 mm².
• Czy produkt jest sprzedawany na sztuki? Standardowe opakowanie zbiorcze zawiera 50 sztuk, co jest optymalne dla większych prefabrykacji szaf sterowniczych.
• Na jakich szynach mogę zamontować tę złączkę? Złączka jest w pełni kompatybilna ze standardowymi szynami profilowymi NS 35/7,5 oraz głębszymi wersjami NS 35/15.
