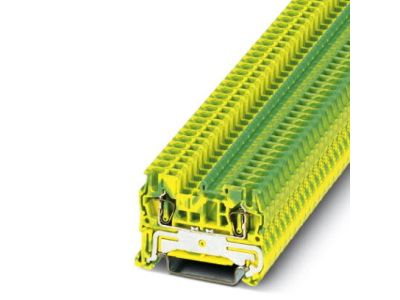

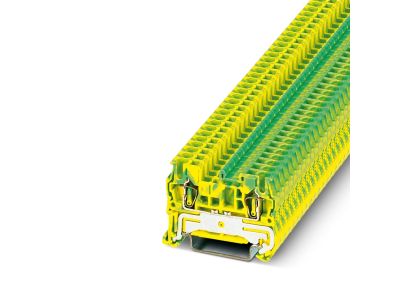

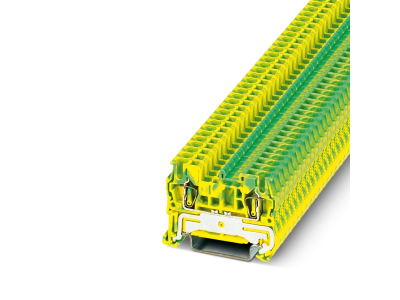

Złączka przelotowa na przewód ochronny ST 2,5-PE, zielono-żółty | 3031238 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa na przewód ochronny ST 2,5-PE o numerze katalogowym 3031238 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o najwyższym bezpieczeństwie instalacji elektrycznych. Produkt charakteryzuje się zastosowaniem technologii zacisków sprężynowych, która gwarantuje stałą siłę docisku niezależnie od wibracji czy zmian temperatury otoczenia. Przekrój znamionowy obsługiwanych przewodów mieści się w szerokim zakresie od 0,08 mm² do 4 mm² (AWG 28 - 12), co pozwala na elastyczne dopasowanie do różnych typów okablowania w szafach sterowniczych i rozdzielnicach.

• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 5,2 mm pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Niezawodność styku: Dwa punkty przyłączeniowe zapewniają stabilne połączenie elektryczne i mechaniczne.
• Identyfikacja wizualna: Standardowa kolorystyka zielono-żółta umożliwia natychmiastowe rozpoznanie funkcji ochronnej (PE) w systemie.
• Trwałość: Wykonanie z wysokiej jakości materiałów izolacyjnych odpornych na starzenie i prądy pełzające.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu elektroinstalacyjnego. Złączka ST 2,5-PE spełnia wymagania normy IEC 60947-7-2, co potwierdza jej zdolność do bezpiecznego odprowadzania prądów zwarciowych do szyny nośnej, która pełni rolę szyny zbiorczej PE. Dzięki certyfikacji AWG oraz zgodności z dyrektywami środowiskowymi, komponent ten jest dopuszczony do użytku w wymagających aplikacjach przemysłowych na całym świecie.

Zastosowanie

Złączka ochronna Phoenix Contact znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz elektroenergetyce. Jest idealnym wyborem do budowy systemów uziemiających w rozdzielnicach niskiego napięcia, maszynach produkcyjnych oraz instalacjach budynkowych. Dzięki odporności na wstrząsy, doskonale sprawdza się w sektorze transportowym oraz w aplikacjach narażonych na ciągłe drgania. Możliwość montażu na standardowych szynach DIN (NS 35/7,5 oraz NS 35/15) czyni ją uniwersalnym elementem każdego profesjonalnego systemu rozdziału energii.

Wskazówki Montażowe

Instalacja złączki ST 2,5-PE jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem do zwolnienia sprężyny. Aby zapewnić optymalne parametry pracy, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować końcówkę przewodu na długość zalecaną przez producenta (zazwyczaj ok. 8-10 mm).
• Montaż na szynie: Złączka musi zostać zatrzaśnięta na stalowej szynie DIN NS 35, aby zapewnić połączenie elektryczne z potencjałem ziemi.
• Zacisk sprężynowy: Wprowadź wkrętak w otwór funkcyjny, aby otworzyć sprężynę, włóż przewód i wyjmij narzędzie – mechanizm samoczynnie dostosuje siłę docisku.
• Kontrola: Po montażu warto zweryfikować poprawność osadzenia złączki na szynie, aby uniknąć luzów mechanicznych.

FAQ

1. Czy złączka ST 2,5-PE wymaga stosowania tulejek kablowych?
Nie jest to wymagane. Zacisk sprężynowy Phoenix Contact jest przystosowany do bezpośredniego montażu zarówno przewodów sztywnych (drut), jak i giętkich (linka) bez konieczności zaciskania tulejek, choć ich użycie jest dopuszczalne.

2. Jaki jest maksymalny przekrój przewodu dla tej złączki?
Maksymalny przekrój przewodu sztywnego wynosi 4 mm², natomiast znamionowy przekrój roboczy to 2,5 mm².

3. Czy złączka automatycznie łączy się z szyną DIN?
Tak, metalowa stopka zatrzaskowa złączki ST 2,5-PE tworzy bezpośrednie połączenie elektryczne z szyną montażową NS 35, co eliminuje potrzebę dodatkowego mostkowania potencjału ochronnego.
