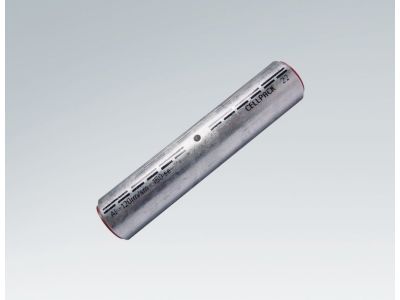

Złączka prasowana Al, DIN, do 1kV, 95mm2 | 426939 Cellpack

Opis i Kluczowe Cechy

Złączka prasowana aluminiowa (Al) o symbolu 426939, wykonana zgodnie z normą DIN, przeznaczona do wykonywania trwałych połączeń przewodów aluminiowych o przekroju 95mm² w instalacjach niskiego napięcia do 1kV. Kształt przekroju łączonych żył (okrągły linkowy lub sektorowy linkowy) zapewnia optymalne dopasowanie i stabilność mechaniczną połączenia. Aluminium jako materiał konstrukcyjny redukuje masę złączki przy zachowaniu wysokiej przewodności.

• Przekrój 95mm²: Przeznaczona do grubych przewodów aluminiowych stosowanych w instalacjach energetycznych, umożliwia przesył dużych prądów.
• Materiał Al o zredukowanym przekroju znamionowym: Zachowanie wysokiej wytrzymałości mechanicznej przy mniejszej masie w porównaniu do miedzi.
• Zgodność z normą DIN: Gwarantuje powtarzalność parametrów i kompatybilność z osprzętem elektrycznym w standardzie europejskim.
• Kształt okrągły/sektorowy: Umożliwia dopasowanie do różnych typów żył kablowych, zapewniając stabilne połączenie.
• Przeznaczona do przewodów aldrejowych: Optymalizowana konstrukcja dla połączeń z popularnymi przewodami aluminiowymi stosowanymi w energetyce.

Zgodność z Normami

Złączka spełnia wymagania normy DIN oraz dyrektyw Unii Europejskiej dotyczących bezpieczeństwa połączeń elektrycznych w instalacjach niskiego napięcia. Została zaprojektowana zgodnie z aktualnymi standardami jakości i bezpieczeństwa.

Zastosowanie

Złączka prasowana Al 95mm² znajduje zastosowanie w instalacjach energetycznych, przemysłowych i budowlanych, gdzie wymagane są trwałe i niezawodne połączenia przewodów aluminiowych.

• Podłączenie kabli o dużym przekroju w rozdzielniach średniego i niskiego napięcia.
• Łączenie przewodów w liniach kablowych energetycznych.
• Instalacje przemysłowe zasilające maszyny i urządzenia wymagające dużego prądu.
• Montaż w szafach rozdzielczych i skrzynkach przyłączeniowych.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Należy użyć odpowiedniego narzędzia praskowego dostosowanego do kształtu i przekroju złączki oraz przewodu. Przed prasowaniem należy dokładnie oczyścić żyłę kabla i wnętrze złączki z tlenków i zanieczyszczeń. Po montażu sprawdzić mechaniczne połączenie oraz rezystancję przejścia. Dobór momentu prasowania zgodnie z dokumentacją producenta narzędzia.

FAQ

• Jaki jest maksymalny prąd dla złączki 426939? Maksymalny prąd nie został podany w danych produktu. Dobór złączki powinien być zgodny z normami i dokumentacją techniczną instalacji.
• Czy złączka nadaje się do miedzianych przewodów? Złączka jest przeznaczona wyłącznie do przewodów aluminiowych (aldrejowych). Do miedzi należy stosować złączki miedziane.
• Jakie narzędzie jest potrzebne do prasowania? Wymagane jest specjalistyczne narzędzie praskowe o odpowiednim kształcie matrycy dopasowanym do złączki 426939. Szczegóły znajdują się w dokumentacji narzędzia.
