Złączka PPV 4 GR 35X7,5 DGR szara | 1173890000 Weidmuller

Opis i Kluczowe Cechy

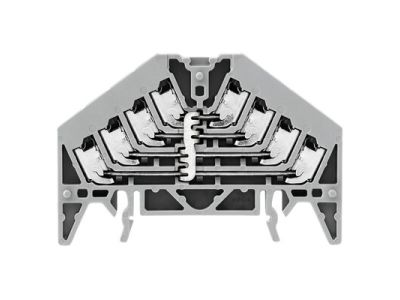

Złączka PPV 4 GR 35X7,5 DGR szara (numer katalogowy 1173890000) to rozdzielacz potencjału z serii P, przeznaczony do bezpiecznego łączenia wielu przewodów w jeden punkt potencjału. Dzięki 4 poziomom i 16 przyłączeniom umożliwia oszczędność miejsca w szafie sterowniczej, a kolor szary ułatwia identyfikację w standardowych rozdzielnicach. Przekrój pomiarowy 1,5 mm² dostosowano do typowych przewodów sygnałowych i sterowniczych.

• Liczba poziomów: 4 – zapewnia gęste upakowanie przyłączy, minimalizując zajmowaną przestrzeń w szafie.
• Liczba przyłączeń: 16 – pozwala na podłączenie wielu przewodów do wspólnego potencjału, upraszczając okablowanie i redukując liczbę listew.
• Przekrój pomiarowy: 1,5 mm² – przeznaczona do przewodów o tym przekroju, gwarantuje pewne i trwałe połączenie.
• Kolor szary: standardowe oznaczenie, ułatwiające organizację rozdzielnicy oraz szybką identyfikację wizualną.
• Seria P: sprawdzona konstrukcja z łatwym montażem na szynie TH35, zapewniająca niezawodność w codziennej eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zgodność z typowymi standardami dla aparatury modułowej gwarantuje bezpieczne użytkowanie w instalacjach niskiego napięcia.

Zastosowanie

Złączka PPV 4 GR znajduje zastosowanie w szafach sterowniczych, rozdzielnicach oraz systemach automatyki jako punkt rozdziału potencjału (PE, N, sygnały sterujące).

• Rozdzielanie potencjału zerowego i ochronnego w szafach sterowniczych.
• Łączenie przewodów sygnałowych w instalacjach automatyki przemysłowej.
• Tworzenie punktów zbiorczych dla wielu odbiorników w rozdzielnicach.
• Stosowanie w układach sterowania i sygnalizacji wymagających wspólnego potencjału.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Złączkę montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia, zgodnie z dokumentacją techniczną. Momenty dokręcania śrub zaciskowych – według zaleceń producenta zawartych w karcie katalogowej.

FAQ

• Czy złączka nadaje się do przewodów o przekroju 2,5 mm²? Producent podaje przekrój pomiarowy 1,5 mm². Złączka przeznaczona jest do przewodów o tym przekroju; do większych przekrojów należy dobrać inny model z serii.
• Ile przewodów można podłączyć do jednego poziomu? Każdy z 4 poziomów dysponuje 4 przyłączami, co łącznie daje 16 przyłączeń. Pozwala to na jednoczesne podłączenie do 4 przewodów na poziom.
• Czy złączka ma fabryczne oznaczniki? Złączka nie jest wyposażona w oznaczniki. Do identyfikacji przewodów zaleca się stosowanie standardowych systemów oznaczania (np. etykiet, markerów).
