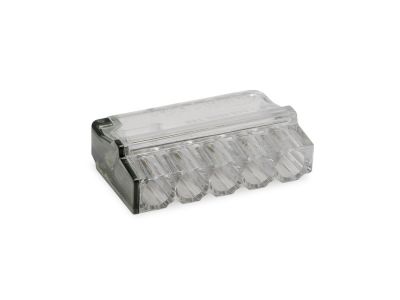

Złączka PC 255M (5 przewodów), transparentna/szara | 39.25 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Złączka PC 255M (symbol 39.25) to szybkozłączka przeznaczona do łączenia pięciu przewodów o przekroju 1–2,5 mm². Dzięki transparentnej, samogasnącej obudowie zapewnia bezpieczne i kontrolowane połączenia bez użycia narzędzi. Znacznie skraca czas instalacji w porównaniu z tradycyjnymi metodami (lutowanie, skręcanie).

• Zakres przekroju przewodów: 1–2,5 mm²: Umożliwia łączenie typowych przewodów instalacyjnych stosowanych w obwodach oświetleniowych i gniazd wtyczkowych.
• Samogasnące tworzywo (UL 94V-2): Zwiększa bezpieczeństwo pożarowe instalacji – materiał nie podtrzymuje palenia.
• Transparentna obudowa: Pozwala na wzrokową kontrolę głębokości włożenia przewodu i jakości połączenia.
• Port testera z boku złączki: Umożliwia sprawdzenie obecności napięcia za pomocą standardowego próbnika fazowego bez demontażu połączenia.
• Montaż beznarzędziowy: Eliminuje potrzebę lutowania, skręcania i stosowania dodatkowych narzędzi – wystarczy odizolować przewód i włożyć do złączki.

Zgodność z Normami

Złączka wykonana jest z tworzywa samogasnącego spełniającego normę UL 94V-2.

Zastosowanie

Szybkozłączka PC 255M znajduje zastosowanie tam, gdzie wymagane jest szybkie, pewne i estetyczne łączenie przewodów w instalacjach elektrycznych.

• Łączenie przewodów w puszkach instalacyjnych (połączenia szeregowe i równoległe).
• Przedłużanie przewodów w obwodach oświetleniowych i gniazd wtyczkowych.
• Montaż w rozdzielnicach natynkowych i podtynkowych jako punkt rozdziału zasilania.
• Instalacje tymczasowe i punkty świetlne wymagające szybkiego demontażu.

Wskazówki Montażowe

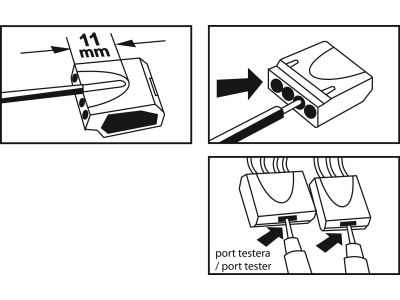

Montaż i wszystkie prace przy instalacji elektrycznej powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Ściągnij izolację przewodu na długości około 11 mm. Włóż odizolowaną końcówkę przewodu do złączki – powinna wejść do oporu. Skontroluj połączenie wzrokowo przez transparentną obudowę oraz za pomocą próbnika fazowego przez port testera. Przekrój przewodów należy dobrać do obciążenia zgodnie z obowiązującymi normami.

FAQ

• Jaki zakres przekroju przewodów obsługuje złączka? Złączka PC 255M jest przeznaczona do przewodów o przekroju od 1 mm² do 2,5 mm².
• Czy obudowa jest przezroczysta? Tak, złączka wykonana jest z transparentnego tworzywa, co umożliwia kontrolę wizualną prawidłowego włożenia przewodu.
• Jaką normę palności spełnia materiał? Tworzywo użyte do produkcji złączki spełnia normę UL 94V-2 (samogasnące).
