Złączka oświetleniowa PC-302 | PC-302 Trytyt

Opis i Kluczowe Cechy

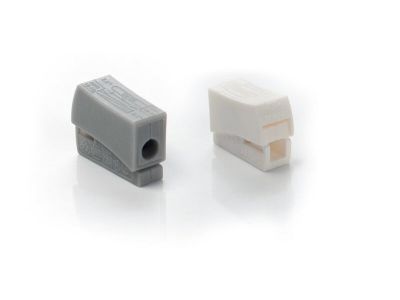

Złączka oświetleniowa PC-302 (symbol PC-302) to szybkozłączka zaprojektowana do wykonywania instalacji oświetleniowych, systemów bezpieczeństwa oraz innych prac elektroinstalacyjnych. Wykonana z przezroczystego, samogasnącego tworzywa spełniającego normę UL 94V-2, zapewnia doskonałą widoczność miejsc styku oraz bezpieczeństwo pożarowe. Kolorowe wstawki ułatwiają identyfikację typu złączki w zależności od zastosowania.

• Przezroczyste tworzywo samogasnące (UL 94V-2): Zapewnia optymalną widoczność połączeń, minimalizując ryzyko błędów montażowych i poprawiając bezpieczeństwo instalacji.
• Kolorowe wstawki identyfikacyjne: Ułatwiają szybkie rozróżnienie typu złączki (np. napięciowe, sygnałowe) w gęstych układach instalacji oświetleniowych.
• Szybkozłączka typu push-in: Montaż bez użycia narzędzi – wystarczy wsunąć przewód do gniazda, co skraca czas prac instalacyjnych.
• Uniwersalne zastosowanie: Przeznaczona do przewodów miedzianych o przekroju do 2,5 mm², kompatybilna z wieloma standardami instalacji.
• Bezpieczne dla środowiska: Tworzywo wolne od halogenów, spełniające restrykcyjne normy bezpieczeństwa i ekologii.

Zgodność z Normami

Złączka PC-302 spełnia wymagania normy UL 94V-2 dotyczącej palności tworzyw sztucznych oraz jest zgodna z europejskimi dyrektywami bezpieczeństwa. Produkt posiada deklarację zgodności CE.

Zastosowanie

Złączka oświetleniowa PC-302 znajduje zastosowanie w instalacjach oświetleniowych, systemach sygnalizacji i zabezpieczeń, a także w innych aplikacjach wymagających szybkich i pewnych połączeń przewodów.

• Instalacje oświetleniowe w budynkach mieszkalnych i komercyjnych – szybkie łączenie przewodów przy sufitach lub ścianach.
• Systemy alarmowe i przeciwpożarowe – identyfikacja połączeń za pomocą kolorowych wstawek ułatwia konserwację i diagnostykę.
• Oświetlenie uliczne i dekoracyjne – trwałe i odporne na warunki zewnętrzne połączenia (wersja zewnętrzna dostępna osobno).
• Prace modernizacyjne i remontowe – redukcja czasu montażu w gęstych układach kabli.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Przewód należy odizolować na długości zalecanej przez producenta (zwykle 8–10 mm), a następnie wsunąć go do gniazda złączki aż do wyczuwalnego oporu. Unikać nadmiernego zginania przewodów w okolicy złączki. Po montażu sprawdzić poprawność połączenia przez delikatne pociągnięcie przewodu. Złączki nie należy stosować w miejscach narażonych na wysokie temperatury lub wilgoć.

FAQ

• Jakie przewody można podłączać do złączki PC-302? Złączka obsługuje przewody miedziane o przekroju do 2,5 mm², co obejmuje większość standardowych instalacji oświetleniowych.
• Czy złączka jest wodoodporna? Stopień ochrony nie został określony w danych produktu. Przeznaczona jest do stosowania w suchych pomieszczeniach – do zastosowań zewnętrznych należy użyć wersji dedykowanej.
• Jakie kolory wstawek są dostępne i do czego służą? Kolorowe wstawki ułatwiają identyfikację typu złączki (np. biała – zasilanie, czerwona – sygnał, niebieska – uziemienie). Dokładny zakres kolorów zależy od konfiguracji produktu.
