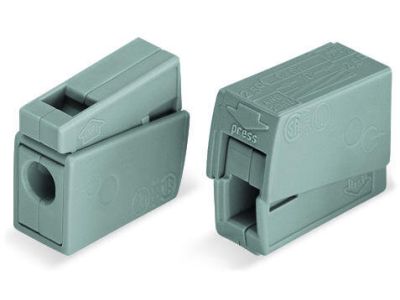

Złączka oświetleniowa 2,5mm2, wykonanie standard, szara | 224-101 Wago

Opis i Kluczowe Cechy

Złączka oświetleniowa WAGO z serii 224, o numerze katalogowym 224-101, to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o niezawodnym łączeniu opraw oświetleniowych z instalacją stacjonarną. Wykonanie standardowe w kolorze szarym gwarantuje wysoką jakość styku oraz trwałość połączenia w wymagających warunkach eksploatacyjnych. Kluczową cechą produktu jest możliwość łączenia przewodów o różnych strukturach: od strony instalacyjnej obsługuje przewody jednodrutowe (sztywne), natomiast od strony oprawy pozwala na montaż przewodów linkowych, co znacząco ułatwia prace instalacyjne.

• Przekrój znamionowy: Obsługa przewodów o przekroju do 2,5 mm² pozwala na bezpieczne i stabilne przesyłanie energii elektrycznej w obwodach oświetleniowych.
• Odporność termiczna: Dopuszczalna temperatura długotrwała wynosząca aż 105°C sprawia, że złączka idealnie nadaje się do pracy w pobliżu źródeł ciepła, jakimi są nowoczesne oprawy oświetleniowe.
• Technika zacisku: Wykorzystanie sprawdzonych sprężynowych systemów zaciskowych eliminuje konieczność okresowego dociągania śrub, co jest kluczowe w miejscach o utrudnionym dostępie.

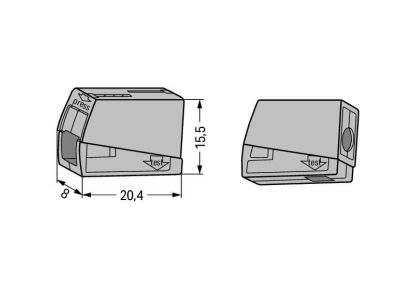

• Kompaktowa budowa: Niewielkie wymiary obudowy pozwalają na swobodny montaż w puszkach instalacyjnych oraz ciasnych przestrzeniach podsufitowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Złączka WAGO 224-101 spełnia wymagania dotyczące osprzętu do łączenia przewodów elektrycznych niskiego napięcia, co potwierdzają odpowiednie certyfikaty jednostek badawczych. Wysoka jakość materiałów izolacyjnych zapewnia odpowiedni stopień ochrony oraz odporność na przebicia elektryczne, co jest fundamentem bezpiecznej instalacji B2B.

Zastosowanie

Złączka 224-101 znajduje szerokie zastosowanie w profesjonalnych systemach oświetleniowych. Jest niezastąpiona przy montażu:

• Oświetlenia biurowego i przemysłowego, gdzie wymagana jest szybkość montażu i niezawodność.
• Systemów oświetlenia awaryjnego i ewakuacyjnego.
• Podłączeń żyrandoli, kinkietów oraz opraw typu downlight w obiektach komercyjnych.
• Instalacji wymagających częstych modernizacji – złączka umożliwia wielokrotne rozłączanie i ponowne łączenie przewodów bez uszkodzenia żył.

Wskazówki Montażowe

Aby zapewnić maksymalne bezpieczeństwo i trwałość połączenia, należy przestrzegać poniższych wytycznych:

• Przygotowanie przewodu: Należy odizolować końcówkę przewodu na długość wskazaną przez producenta (zazwyczaj ok. 9-11 mm), dbając o to, by nie uszkodzić miedzianej żyły.
• Montaż od strony instalacji: Przewód sztywny (drut) należy po prostu wsunąć w odpowiedni otwór montażowy aż do oporu.
• Montaż od strony oprawy: W celu podłączenia przewodu linkowego należy ścisnąć obudowę złączki, co otworzy zacisk sprężynowy, wprowadzić odizolowaną linkę i zwolnić nacisk.
• Weryfikacja: Po montażu należy delikatnie pociągnąć za przewód, aby upewnić się, że został on trwale zablokowany w mechanizmie sprężynowym.

FAQ

Czy złączka 224-101 może być stosowana w temperaturach powyżej 100°C?
Tak, produkt posiada atest na dopuszczalną temperaturę długotrwałą wynoszącą 105°C, co pozwala na jego bezpieczne stosowanie w wymagających termicznie aplikacjach oświetleniowych.

Jakie typy przewodów można łączyć za pomocą tej złączki?
Złączka jest dedykowana do łączenia sztywnych przewodów jednodrutowych (od strony instalacji) z przewodami linkowymi (od strony odbiornika/oprawy).

Czy do montażu potrzebne są specjalistyczne narzędzia?
Nie, montaż przewodów sztywnych odbywa się beznarzędziowo poprzez wtyk, a obsługa zacisku dla przewodów linkowych wymaga jedynie ręcznego ściśnięcia obudowy.
