Złączka, mufa kablowa prosta SZPN 293X 3x1.5, 250V, 16A, IP68 | 39.2931 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

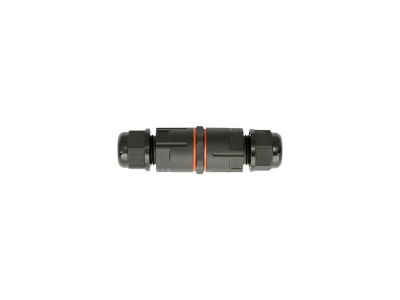

Mufa kablowa prosta SZPN 293X marki Elektro-Plast to profesjonalne rozwiązanie przeznaczone do bezpiecznego i trwałego łączenia przewodów elektrycznych w trudnych warunkach środowiskowych. Produkt charakteryzuje się wysokim stopniem ochrony IP68, co oznacza całkowitą pyłoszczelność oraz odporność na ciągłe zanurzenie w wodzie. Model ten został zaprojektowany do obsługi trzech żył o przekroju znamionowym 1,5 mm² każda, co pozwala na stabilne przesyłanie energii przy napięciu znamionowym do 250V i prądzie roboczym 16A.

• Nierozłączny moduł z szybkozłączkami: Wersja SZPN 293X została wyposażona w zintegrowany moduł szybkozłączek, co znacząco skraca czas montażu i eliminuje ryzyko poluzowania się styków pod wpływem drgań.
• Podwójne uszczelnienie: Zastosowanie zaawansowanego systemu uszczelek gwarantuje hermetyczność instalacji, chroniąc wnętrze przed wilgocią i korozją.
• Wytrzymałość mechaniczna: Obudowa wykonana z wysokiej jakości tworzywa sztucznego wykazuje dużą odporność na ściskanie oraz czynniki atmosferyczne.
• Kompaktowa konstrukcja: Przelotowa budowa typu mufa pozwala na estetyczne i bezpieczne przedłużanie obwodów bez konieczności stosowania dużych puszek rozgałęźnych.

Zgodność z Normami

Produkt został poddany rygorystycznym testom certyfikacyjnym i posiada oznaczenie CE, co potwierdza jego zgodność z europejskimi dyrektywami dotyczącymi bezpieczeństwa użytkowania oraz ochrony zdrowia i środowiska. Wysoki stopień ochrony IP68 jest zgodny z normą PN-EN 60529, co czyni tę złączkę niezawodnym elementem w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Złączka SZPN 293X znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączenia w kontakcie z wodą i zanieczyszczeniami:

• Instalacje ogrodowe: Podłączanie oświetlenia zewnętrznego, pomp fontannowych oraz systemów nawadniania.
• Place budowy: Naprawa uszkodzonych przewodów zasilających oraz tworzenie tymczasowych linii przesyłowych narażonych na błoto i deszcz.
• Garaże i warsztaty: Bezpieczne prowadzenie instalacji w pomieszczeniach o podwyższonej wilgotności.
• Infrastruktura zewnętrzna: Łączenie kabli w ziemi oraz w kanałach kablowych narażonych na okresowe zalewanie.

Wskazówki Montażowe

Aby zapewnić deklarowany stopień ochrony IP68, należy przestrzegać poniższych zaleceń:

• Przed przystąpieniem do prac upewnij się, że zasilanie jest odłączone.
• Wprowadź przewody przez dławnice, dbając o to, aby izolacja zewnętrzna kabla przylegała ściśle do uszczelki.
• Żyły o przekroju 1,5 mm² należy umieścić w szybkozłączkach modułu wewnętrznego aż do wyczuwalnego oporu.
• Mocno dokręć nakrętki dławiące, aby aktywować system podwójnego uszczelnienia i zabezpieczyć kabel przed wyrwaniem.
• Regularnie sprawdzaj stan uszczelek w przypadku wielokrotnego montażu/demontażu.

FAQ

Czy mufa SZPN 293X może być stosowana bezpośrednio w ziemi?
Tak, dzięki stopniu ochrony IP68 i odporności na korozję, mufa nadaje się do połączeń ziemnych, o ile jest chroniona przed nadmiernymi naprężeniami mechanicznymi.

Czym różni się model SZPN 293X od modelu SZPNL 293?
Model SZPN 293X posiada nierozłączny moduł z szybkozłączkami, podczas gdy wersja SZPNL posiada moduł rozłączny na zatrzask.

Jaki jest maksymalny prąd obciążenia dla tej złączki?
Złączka jest przystosowana do pracy z prądem znamionowym wynoszącym 16A przy napięciu 250V.
