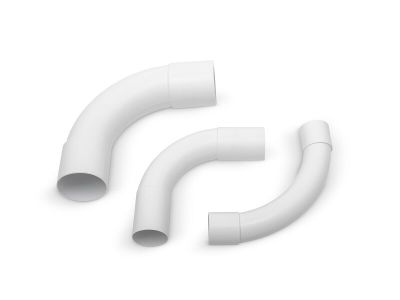

Złączka kątowa sztywna dwukielichowa do rur ZKL 13 PVC, biała (100szt) | 10148 TT Plast

Alternatywny kod produktu: ZKL 13

Opis i Kluczowe Cechy

Złączka kątowa sztywna ZKL 13 (symbol 10148) to dwukielichowy element systemu mocującego rury elektroinstalacyjne sztywne typu RL i RS. Wykonana z polichlorku winylu (PVC), przeznaczona do łączenia dwóch odcinków rur pod kątem 90°, co umożliwia kształtowanie tras kablowych w instalacjach naściennych. Dzięki sztywnej konstrukcji zapewnia trwałe i stabilne połączenie bez ryzyka rozszczelnienia.

• Materiał PVC: Odporność na czynniki chemiczne i mechaniczne – długowieczność instalacji bez korozji i odkształceń.
• Kąt 90°: Umożliwia precyzyjne poprowadzenie trasy rur w narożnikach i przy ścianach, oszczędzając miejsce i ułatwiając montaż.
• Dwukielichowa konstrukcja: Pewne mocowanie obu końców rury, eliminujące przesuwy i zapewniające szczelność połączenia.
• Przeznaczenie do rur sztywnych RL/RS: Pełna kompatybilność z popularnymi systemami rurowymi stosowanymi w instalacjach natynkowych i podtynkowych.
• Kolor biały (RAL 9010): Estetyczne wykończenie wpisujące się w standardowy wygląd osprzętu elektroinstalacyjnego.

Zgodność z Normami

Złączka ZKL 13 zaprojektowana jest zgodnie z europejskimi normami dotyczącymi systemów rur instalacyjnych (rodzina norm EN 61386). Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i jakości obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Złączka kątowa ZKL 13 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest trwałe i estetyczne poprowadzenie tras kablowych w rurach sztywnych. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Łączenie rur sztywnych RL/RS w narożnikach ścian i sufitów podczas układania instalacji natynkowych.
• Tworzenie kątowych przejść w rozdzielniach i szafach sterowniczych, gdzie przestrzeń montażowa jest ograniczona.
• Prowadzenie tras kablowych w korytarzach, piwnicach i pomieszczeniach technicznych, w których wymagane jest stabilne mocowanie bez ryzyka wygięcia rury.
• Stosowanie w instalacjach tymczasowych (np. place budowy) jako element szybkiego montażu systemu rurowego.

Wskazówki Montażowe

Montaż złączki zalecany jest przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Złączkę mocuje się na szynie TH35 (DIN) wyłącznie w przypadku montażu w rozdzielnicy – przy instalacjach naściennych stosuje się bezpośrednie osadzenie na rurze. Przed wciśnięciem rury należy oczyścić kielich z pyłu i odtłuścić. Połączenie wymaga dociśnięcia do oporu; dla zwiększenia szczelności można zastosować klej dedykowany do PVC (zgodnie z zaleceniami producenta). Przekrój przewodów wewnątrz rury dobierać do obciążenia prądowego zgodnie z normą.

FAQ

• Czy złączka ZKL 13 nadaje się do rur elastycznych? Nie, jest przeznaczona wyłącznie do rur sztywnych typu RL i RS (zgodnie z oznaczeniem).
• Jaki jest stopień ochrony IP po zamontowaniu? Stopień ochrony zależy od szczelności całego systemu rur i zastosowanych uszczelnieniach. Sama złączka nie posiada deklarowanego IP – w typowych instalacjach naściennych osiąga się IP40 przy prawidłowym montażu.
• Czy można stosować złączkę w instalacjach podtynkowych? Producent przewiduje zastosowanie głównie w instalacjach naściennych (natynkowych). W przypadku montażu podtynkowego wymagane jest dodatkowe zabezpieczenie przed wilgocią i obciążeniami mechanicznymi.
