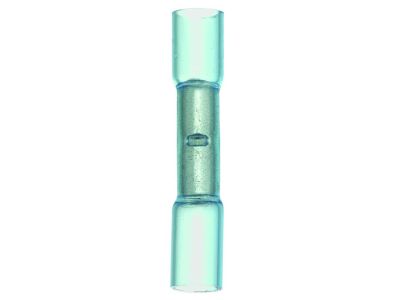

Złączka kablowa termokurczliwa PSVIW 0,5-1,0mm2 (opak 100szt) 054652 | 05104178 PROTEC.class

Alternatywny kod produktu: 054652

Opis i Kluczowe Cechy

Złączka kablowa termokurczliwa PSVIW (symbol 05104178) o zakresie przekroju 0,5–1,0 mm² przeznaczona jest do przewodów linkowych oraz bardzo cienkich klas 5 i 6. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13600, ocynkowana galwanicznie, zapewnia niską rezystancję styku i odporność na korozję. Dwie warstwy izolacji z wewnętrznym klejem termoplastycznym, kurczone w temperaturze 100°C, tworzą wodoszczelne połączenie. Wytrzymałość na przebicie wynosi 30 kV/mm, a zakres temperatury pracy ciągłej to od -55°C do +125°C. Produkt bezhalogenowy.

• Przekrój przewodu: 0,5–1,0 mm² – dedykowana do przewodów linkowych i bardzo cienkich (klasy 5 i 6), gwarantuje pewne połączenie w instalacjach o małych przekrojach.
• Materiał i wykonanie: miedź Cu-ETP wg DIN EN13600, ocynkowana galwanicznie – wysoka przewodność elektryczna i odporność korozyjna, co zapewnia trwałość połączenia.
• Izolacja dwuwarstwowa z klejem: po skurczeniu w temp. 100°C powstaje wodoszczelne połączenie – idealne do instalacji narażonych na wilgoć.
• Wytrzymałość na przebicie: 30 kV/mm – solidna izolacja chroniąca przed przebiciem nawet w wymagających warunkach napięciowych.
• Zakres temperatury pracy: od -55°C do +125°C – pozwala na stosowanie w ekstremalnych warunkach klimatycznych i przemysłowych.
• Bezhalogenowa: nie emituje toksycznych gazów podczas pożaru, zwiększając bezpieczeństwo ludzi i sprzętu.

Zgodność z Normami

Materiał miedziany stosowany w złączce spełnia wymagania normy DIN EN13600. Produkt posiada certyfikat CE i jest zgodny z ogólnymi europejskimi standardami dla złączek termokurczliwych, zapewniając bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Złączka PSVIW została zaprojektowana do łączenia przewodów linkowych oraz bardzo cienkich w instalacjach elektrycznych i elektronicznych, szczególnie tam, gdzie wymagana jest wodoszczelność i wysoka wytrzymałość izolacji.

• Łączenie przewodów w rozdzielnicach i szafach sterowniczych.
• Połączenia w instalacjach narażonych na wilgoć – np. na zewnątrz, w kanałach kablowych, w pobliżu wody.
• Montaż czujników, siłowników oraz elementów automatyki przemysłowej.
• Pewne łączenie cienkich przewodów w puszkach instalacyjnych i puszkach przyłączeniowych.

Wskazówki Montażowe

Montaż złączki termokurczliwej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania na przewodzie użyj dedykowanej praski PCIK. Po umieszczeniu złączki na przewodzie skurcz ją źródłem ciepła (np. opalarką) w temperaturze około 100°C – po skurczeniu powstanie wodoszczelne połączenie. Przekrój przewodu musi mieścić się w zakresie 0,5–1,0 mm².

FAQ

• Czy złączka jest wodoodporna? Tak, po skurczeniu wewnętrzny klej termoplastyczny wypełnia szczeliny i tworzy wodoszczelne połączenie, odporne na wilgoć i zachlapania.
• Jaka jest temperatura kurczenia? Temperatura kurczenia wynosi 100°C. Należy używać opalarki lub innego kontrolowanego źródła ciepła, unikając przegrzania izolacji.
• Do jakich przewodów jest przeznaczona? Do przewodów linkowych oraz bardzo cienkich, klas 5 i 6, o przekroju od 0,5 do 1,0 mm². Nie stosować do przewodów o większym przekroju.
