Złączka kablowa SPN 325 (3x2.5), 250VAC, 16A, IP68 | 39.325 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

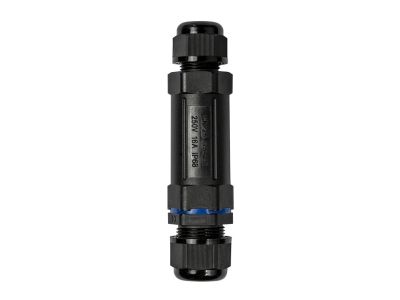

Złączka kablowa SPN 325 o numerze katalogowym 39.325 to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast, zaprojektowane z myślą o tworzeniu bezpiecznych i trwałych połączeń elektrycznych w wymagających warunkach środowiskowych. Urządzenie charakteryzuje się napięciem znamionowym wynoszącym 250VAC oraz prądem znamionowym 16A, co pozwala na obsługę standardowych obwodów zasilających. Konstrukcja złączki umożliwia podłączenie trzech przewodów o przekroju znamionowym 2,5 mm² każdy, co zapewnia stabilne przesyłanie energii elektrycznej przy minimalnych stratach rezystancyjnych.

Kluczowym atutem produktu jest stopień ochrony IP68, który oznacza całkowitą pyłoszczelność oraz ochronę przed skutkami ciągłego zanurzenia w wodzie. Osiągnięcie tak wysokich parametrów szczelności jest możliwe dzięki innowacyjnemu systemowi dwuczęściowych uszczelek na końcówkach złączek. System ten pozwala na precyzyjne dopasowanie dławienia do średnicy zewnętrznej przewodu, eliminując ryzyko penetracji wilgoci do wnętrza korpusu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Złączka spełnia wymagania dotyczące osprzętu do instalacji elektrycznych niskiego napięcia, co potwierdza jej przydatność do profesjonalnych zastosowań przemysłowych i budowlanych. Wysoka jakość użytych materiałów izolacyjnych gwarantuje odporność na starzenie oraz zmienne warunki atmosferyczne, co jest kluczowe dla zachowania ciągłości zasilania w instalacjach zewnętrznych.

Zastosowanie

Złączka SPN 325 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączenia w trudnych warunkach. Idealnie sprawdza się w:

• Instalacjach oświetlenia zewnętrznego i ogrodowego, narażonych na bezpośrednie działanie opadów atmosferycznych.
• Systemach zasilania pomp ogrodowych, fontann oraz systemów nawadniania.
• Połączeniach kablowych w wilgotnych piwnicach, studzienkach kablowych oraz halach produkcyjnych o wysokim stopniu zapylenia.
• Naprawach uszkodzonych odcinków przewodów ziemnych, gdzie wymagane jest przywrócenie pełnej szczelności izolacji.

Wskazówki Montażowe

Dla zapewnienia deklarowanego stopnia ochrony IP68, podczas montażu należy bezwzględnie przestrzegać instrukcji dotyczącej konfiguracji uszczelek:

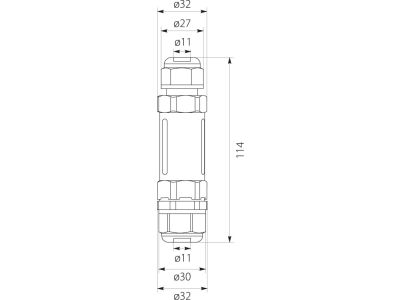

• Dla kabli o średnicy zewnętrznej od Φ6 mm do Φ9 mm: Należy pozostawić obie części uszczelki złączone. Zapewnia to odpowiedni docisk i uszczelnienie na mniejszym obwodzie przewodu.
• Dla kabli o średnicy zewnętrznej od Φ9 mm do Φ11 mm: Należy usunąć jedną część uszczelki, pozostawiając tylko element o większej średnicy wewnętrznej.
• Podczas dokręcania nakrętek dławiących należy użyć odpowiedniej siły, aby zapewnić równomierne zaciśnięcie uszczelki wokół opony kabla, unikając jednocześnie deformacji obudowy.
• Przed zamknięciem złączki należy upewnić się, że wszystkie przewody są prawidłowo osadzone w zaciskach, a powierzchnie stykowe uszczelek są czyste.

FAQ

• Czy złączka może być stosowana bezpośrednio w ziemi? Tak, dzięki stopniu ochrony IP68 złączka jest przystosowana do pracy w warunkach wysokiej wilgotności, jednak zaleca się dodatkowe zabezpieczenie mechaniczne w przypadku układania w miejscach narażonych na duże naciski.
• Jaki jest maksymalny prąd obciążenia dla tej złączki? Maksymalny prąd znamionowy wynosi 16A przy napięciu do 250VAC.
• Co się stanie, jeśli nie dostosuję uszczelki do średnicy kabla? Nieprawidłowy dobór uszczelki uniemożliwi uzyskanie szczelności IP68, co może prowadzić do zwarcia lub korozji styków w wyniku przedostania się wody do wnętrza złączki.
