Złączka kablowa KLN 35/50 | KLN_35-50/20 Erko

Opis i Kluczowe Cechy

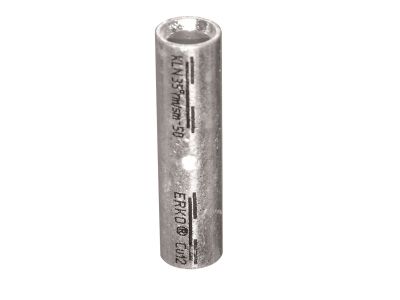

Złączka kablowa KLN 35/50 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERKO z myślą o tworzeniu trwałych i bezpiecznych połączeń przewodów miedzianych wielodrutowych. Produkt został wykonany z wysokiej jakości miedzi poddanej procesowi cynowania galwanicznego, co znacząco podnosi odporność złącza na procesy utleniania oraz korozję, zapewniając stabilność parametrów elektrycznych w długim okresie eksploatacji. Konstrukcja złączki jest ściśle zgodna z rygorystycznymi wytycznymi normy DIN 46267 cz.1, co gwarantuje powtarzalność wymiarową oraz pełną kompatybilność z profesjonalnymi narzędziami do zaprasowywania.

• Materiał: Wysokogatunkowa miedź cynowana galwanicznie (opcjonalnie dostępna wersja niecynowana).
• Przeznaczenie: Kable miedziane wielodrutowe o szerokim zakresie przekrojów.
• Standard wykonania: Zgodność z normą DIN 46267 cz.1.
• Trwałość: Powłoka cynowana chroni przed agresywnym środowiskiem zewnętrznym.

Zgodność z Normami

Złączka KLN 35/50 spełnia wymagania normy DIN 46267 część 1, która definiuje parametry techniczne dla złączek prasowanych przeznaczonych do połączeń nieobciążonych naciągiem. Dzięki zachowaniu standardów DIN, inżynierowie i instalatorzy mają pewność, że połączenie wytrzyma obciążenia prądowe odpowiadające znamionowym przekrojom żył, a geometria złączki pozwoli na optymalne rozłożenie sił podczas procesu prasowania, co eliminuje ryzyko przegrzewania się styku.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym, energetyce zawodowej oraz zaawansowanych instalacjach budowlanych. Jest idealnym rozwiązaniem do łączenia żył miedzianych w szafach sterowniczych, rozdzielnicach niskiego napięcia oraz w liniach kablowych, gdzie wymagana jest najwyższa pewność styku. Dzięki szerokiemu typoszeregowi serii KLN (od 6 mm² do 625 mm²), system ten pozwala na ujednolicenie technologii połączeń w całym zakładzie produkcyjnym lub na placu budowy.

Wskazówki Montażowe

Aby zapewnić deklarowane parametry techniczne połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Należy zdjąć izolację z kabla na długości odpowiadającej połowie długości złączki, dbając o to, aby nie uszkodzić poszczególnych drutów żyły.
• Oczyszczenie: Przed wsunięciem żyły do złączki, należy upewnić się, że miedź jest wolna od zanieczyszczeń i nalotów tlenkowych.
• Dobór narzędzi: Do zaprasowania złączki KLN 35/50 należy użyć profesjonalnych prasek ERKO. W zależności od rozmiaru, rekomendowane są narzędzia takie jak PR33, A11-6, RA16 lub PR50-D dla mniejszych przekrojów, aż po głowice hydrauliczne typu GU625 dla największych rozmiarów.
• Proces prasowania: Prasowanie należy wykonywać zgodnie z oznaczeniami na złączce, zachowując odpowiedni kierunek i liczbę zagnieceń.

FAQ

• Czy złączki KLN można stosować do kabli aluminiowych? Nie, złączki serii KLN są dedykowane wyłącznie do kabli miedzianych. Do aluminium należy stosować złączki aluminiowe lub bimetaliczne.
• Czy dostępna jest wersja bez powłoki cynowej? Tak, na specjalne zamówienie producent ERKO oferuje złączki w wersji niecynowanej.
• Jaka norma reguluje wymiary tych złączek? Złączki są wykonane zgodnie z normą DIN 46267 cz.1, co jest kluczowe dla doboru odpowiednich matryc prasujących.
