Złączka kablowa KLN 25/50 | KLN_25-50/20 Erko

Opis i Kluczowe Cechy

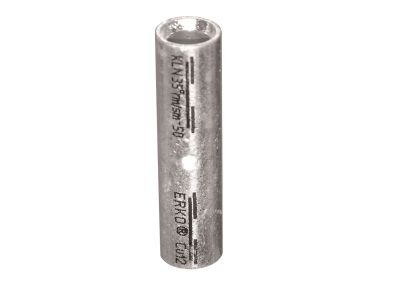

Złączka kablowa KLN 25/50 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERKO z myślą o tworzeniu trwałych i bezpiecznych połączeń przewodów miedzianych wielodrutowych. Produkt został wykonany z wysokiej jakości miedzi, która w procesie produkcji została poddana cynowaniu galwanicznemu. Warstwa cyny nie tylko podnosi estetykę wykonania, ale przede wszystkim stanowi skuteczną barierę antykorozyjną, co jest kluczowe w środowiskach o podwyższonej wilgotności lub w miejscach narażonych na działanie czynników atmosferycznych. Konstrukcja złączki jest ściśle znormalizowana, co gwarantuje powtarzalność parametrów mechanicznych i elektrycznych.

• Materiał: Wysokogatunkowa miedź cynowana galwanicznie zapewniająca doskonałe przewodnictwo.
• Przeznaczenie: Dedykowana do kabli miedzianych wielodrutowych, zapewniając optymalny styk na całej powierzchni styku żył.
• Trwałość: Odporność na utlenianie dzięki powłoce galwanicznej.
• Wszechstronność: Seria KLN obejmuje szeroki zakres przekrojów, od 6 mm² aż do 625 mm², co pozwala na ujednolicenie technologii połączeń w całym projekcie.

Zgodność z Normami

Złączka KLN 25/50 została wyprodukowana w ścisłej zgodności z normą DIN 46267 część 1. Jest to kluczowy standard dla inżynierów i instalatorów, ponieważ określa on precyzyjne wymiary geometryczne oraz wymagania materiałowe dla złączek rurkowych przeznaczonych do zaprasowywania na żyłach miedzianych. Zgodność z tą normą gwarantuje, że połączenie będzie posiadało odpowiednią wytrzymałość na rozciąganie oraz niską rezystancję przejścia, co bezpośrednio przekłada się na bezpieczeństwo przeciwpożarowe i efektywność energetyczną instalacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Jest idealnym rozwiązaniem do łączenia kabli w rozdzielnicach niskiego i średniego napięcia, szafach sterowniczych oraz w instalacjach zasilających maszyny i urządzenia o dużym poborze prądu. Dzięki możliwości zamówienia wersji niecynowanej, złączka może być dostosowana do specyficznych wymagań technologicznych klienta. Przeznaczenie do kabli wielodrutowych sprawia, że jest to podstawowy element przy budowie linii kablowych, gdzie wymagana jest najwyższa pewność połączenia pod obciążeniem.

Wskazówki Montażowe

Aby zapewnić deklarowane parametry techniczne połączenia, należy przestrzegać następujących zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej głębokości wprowadzenia żyły do złączki, dbając o to, by nie uszkodzić poszczególnych drutów miedzianych.
• Dobór narzędzi: Do zaprasowania złączki należy użyć profesjonalnych prasek ERKO. Dla mniejszych rozmiarów zalecane są narzędzia takie jak PR33, A11-6, RA16 lub PR50-D. W przypadku największych przekrojów (do 625 mm²) konieczne jest użycie głowicy GU625.
• Proces zaprasowywania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z oznaczeniami na złączce lub instrukcją narzędzia, kierując się od środka złączki ku jej końcom.
• Kontrola: Po zaprasowaniu należy upewnić się, że połączenie jest stabilne mechanicznie, a nadmiar materiału nie tworzy ostrych krawędzi mogących uszkodzić izolację zewnętrzną.

FAQ

1. Czy złączkę KLN można stosować do kabli aluminiowych?
Nie, złączka KLN jest dedykowana wyłącznie do kabli miedzianych wielodrutowych. Do kabli aluminiowych należy stosować dedykowane złączki aluminiowe lub bimetaliczne.

2. Co oznacza norma DIN 46267 cz.1 w praktyce?
Oznacza to, że złączka ma znormalizowane wymiary, co pozwala na precyzyjny dobór matryc zaciskowych i gwarantuje, że po prawidłowym zaprasowaniu połączenie będzie miało parametry elektryczne nie gorsze niż sam przewód.

3. Czy dostępna jest wersja bez powłoki cynowej?
Tak, standardowo złączki są cynowane galwanicznie, jednak na specjalne zamówienie producent oferuje wersje niecynowane.
