Złączka kablowa ALD 70 | ALD_70/1 Erko

Opis i Kluczowe Cechy

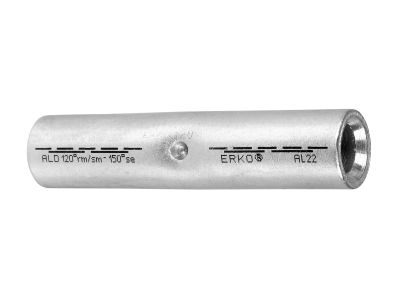

Złączka kablowa aluminiowa ALD 70 (symbol ALD_70/1) przeznaczona jest do zaprasowywania na kablach aluminiowych jedno- i wielodrutowych. Wykonana zgodnie z normą DIN 46267 część 2, oferuje szeroki zakres przekrojów – od 16 mm² do 625 mm² dla żył okrągłych i sektorowych wielodrutowych oraz od 25 mm² do 300 mm² dla żył sektorowych jednodrutowych. Szerokość modułu nie dotyczy – produkt jest złączką kablową.

• Materiał – aluminium: odporność na korozję galwaniczną przy łączeniu z żyłami aluminiowymi oraz doskonałe parametry przewodzenia prądu.
• Zakres przekrojów (żyły okrągłe i sektorowe wielodrutowe): 16–625 mm² – uniwersalność zastosowania w instalacjach o różnych przekrojach kabli Al.
• Zakres przekrojów (żyły sektorowe jednodrutowe): 25–300 mm² – precyzyjne dopasowanie do popularnych typów żył.
• Wykonanie wg normy DIN 46267 cz. 2: gwarancja wymiarów i wytrzymałości połączenia, zgodność z branżowymi standardami.
• Przeznaczona do zaprasowywania: trwałe, nierozłączalne połączenie mechaniczne i elektryczne, odporne na wibracje i obciążenia termiczne.

Zgodność z Normami

Złączka kablowa ALD 70 wykonana jest zgodnie z normą DIN 46267 część 2 (DIN 46267-2). Posiada oznaczenie CE i spełnia wymagania europejskich norm dotyczących złączek do kabli aluminiowych.

Zastosowanie

Złączka ALD 70 znajduje zastosowanie w instalacjach elektroenergetycznych niskiego i średniego napięcia, wszędzie tam, gdzie wymagane jest trwałe i bezpieczne połączenie przewodów aluminiowych.

• Łączenie odcinków kabli aluminiowych w liniach napowietrznych i ziemnych.
• Tworzenie odgałęzień w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie kabli Al do szyn zbiorczych oraz aparatury modułowej.
• Wykonywanie połączeń w węzłach energetycznych, złączach kablowych i przyłączach abonenckich.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Do zaprasowania złączki stosować dedykowaną prasę hydrauliczną z matrycami dobranymi do przekroju żyły – zgodnie z wytycznymi producenta narzędzia. Po zaprasowaniu sprawdzić poprawność połączenia (próba pociągnięcia). Przekrój przewodu musi mieścić się w zakresie podanym dla danego wariantu złączki.

FAQ

• Z jakiego materiału wykonana jest złączka kablowa ALD 70? Złączka wykonana jest z aluminium, co zapewnia odporność na korozję galwaniczną przy łączeniu z żyłami aluminiowymi oraz doskonałe parametry przewodzenia.
• Jakie normy spełnia złączka ALD? Złączka wykonana jest zgodnie z normą DIN 46267 część 2 (DIN 46267-2), co gwarantuje zachowanie odpowiednich wymiarów i wytrzymałości połączenia.
• Czy złączka ALD 70 może być stosowana do kabli miedzianych? Nie, złączka przeznaczona jest wyłącznie do kabli aluminiowych. Stosowanie z żyłami miedzianymi może prowadzić do korozji galwanicznej i uszkodzenia połączenia.
