Złączka kablowa ALD 500 | ALD_500/1 Erko

Alternatywny kod produktu: ALD_500/1

Opis i Kluczowe Cechy

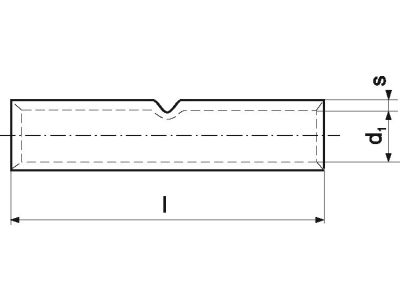

Złączka kablowa ALD 500/1 to aluminiowa tuleja zaciskowa przeznaczona do łączenia przewodów aluminiowych metodą zaprasowywania. Produkt oferuje szeroki zakres stosowalności – obejmuje żyły sektorowe jednodrutowe od 25 mm² do 300 mm² oraz żyły okrągłe i sektorowe wielodrutowe od 16 mm² do 625 mm². Konstrukcja zgodna z normą DIN 46267 cz.2 gwarantuje powtarzalność parametrów i niezawodność połączenia.

• Materiał: aluminium: odporność na korozję oraz dobra przewodność elektryczna w połączeniach kabli Al, przy jednoczesnej lekkości złączki.
• Zakres przekrojów (żyła sektorowa, jednodrutowa): 25–300 mm²: uniwersalność zastosowania w typowych obwodach energetycznych średnich przekrojów.
• Zakres przekrojów (żyła okrągła i sektorowa, wielodrutowa): 16–625 mm²: możliwość łączenia zarówno cienkich jak i bardzo grubych przewodów wielożyłowych, co zwiększa elastyczność montażu.
• Zgodność z normą DIN 46267 cz.2: gwarancja wymiarów, wytrzymałości mechanicznej i powtarzalności procesu zaprasowywania.
• Przeznaczona wyłącznie do kabli aluminiowych: optymalne dopasowanie materiałowe eliminuje ryzyko korozji galwanicznej w połączeniu Al-Al.

Zgodność z Normami

Złączka wykonana zgodnie z normą DIN 46267 część 2. Posiada certyfikat CE potwierdzający zgodność z odpowiednimi dyrektywami unijnymi. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami norm serii IEC/EN 60445 oraz IEC/EN 60900 (przy zachowaniu zasad bezpieczeństwa).

Zastosowanie

Złączka ALD 500/1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe, nierozłączne połączenie kabli aluminiowych w instalacjach elektroenergetycznych. Sprawdza się zarówno w rozdzielnicach głównych, jak i w miejscach przyłączeniowych.

• Łączenie kabli Al w szafach sterowniczych i rozdzielnicach nn
• Wykonywanie odgałęzień i przedłużeń w liniach kablowych zasilających
• Montaż w przyłączach budynkowych i stacjach transformatorowych
• Prace konserwacyjne i modernizacyjne istniejących sieci kablowych

Wskazówki Montażowe

Prace montażowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (min. E do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Do zaprasowania używać dedykowanej prasy hydraulicznej lub mechanicznej oraz matryc odpowiednich do danego przekroju. Przed zaprasowaniem zdjąć izolację na długości odpowiadającej głębokości złączki, oczyścić żyłę z tlenków (szczotką drucianą) i nasmarować pastą aluminiową (jeśli zaleca producent). Proces zaprasowywania wykonać zgodnie z instrukcją narzędzia – zazwyczaj wymagane są dwa lub trzy naciski. Po zakończeniu sprawdzić wytrzymałość mechaniczną połączenia. Przekrój przewodu dobrać do obciążalności prądowej instalacji.

FAQ

• Czy złączkę można stosować do kabli miedzianych? Nie. Złączka ALD 500/1 jest przeznaczona wyłącznie do przewodów aluminiowych. Stosowanie z miedzią prowadzi do korozji elektrochemicznej i utraty jakości połączenia.
• Jakie narzędzie jest potrzebne do zaprasowania? Zalecany jest zacisk hydrauliczny lub mechaniczny z wymiennymi matrycami. Wyboru matryc dokonuje się na podstawie przekroju żyły i średnicy zewnętrznej złączki (nie jest podana w danych – należy kierować się dokumentacją techniczną producenta zestawu narzędzi).
• Czy złączka posiada atest do pracy w warunkach wilgotnych? Produkt nie określa stopnia ochrony IP. W środowiskach wilgotnych zewnętrzną izolację połączenia należy dodatkowo zabezpieczyć np. rękawem termokurczliwym lub masą zalewową, zgodnie z projektem instalacji.
