Opis i Kluczowe Cechy

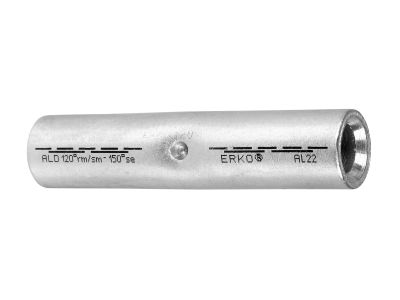

Złączka kablowa ALD 50 (symbol ALD_50/1) to aluminiowa złączka przeznaczona do zaprasowywania na kablach aluminiowych jedno- i wielodrutowych. Wykonana zgodnie z normą DIN 46267 część 2, zapewnia pewne i trwałe połączenie w szerokim zakresie przekrojów.

• Materiał: aluminium – odporność na korozję i dobra przewodność, dedykowana do przewodów aluminiowych.
• Zakres przekrojów (żyła sektorowa jednodrutowa): od 25 mm² do 300 mm² – uniwersalność zastosowania w typowych instalacjach.
• Zakres przekrojów (żyła okrągła i sektorowa wielodrutowa): od 16 mm² do 625 mm² – obsługa szerokiej gamy przewodów.
• Norma DIN 46267 cz.2: gwarancja zgodności z wymaganiami technicznymi, bezpieczeństwo połączeń.
• Przeznaczenie: do zaprasowywania – szybki i pewny montaż bez lutowania, odpowiedni do przewodów Al.

Zgodność z Normami

Złączka kablowa ALD 50 jest wykonana zgodnie z normą DIN 46267 część 2. Posiada certyfikat CE potwierdzający spełnienie wymogów Unii Europejskiej.

Zastosowanie

Złączka ALD 50 służy do łączenia przewodów aluminiowych w instalacjach elektroenergetycznych, teletechnicznych oraz w rozdzielnicach i szafach sterowniczych.

• Łączenie kabli Al w węzłach sieci niskiego i średniego napięcia (zależnie od konstrukcji).
• Połączenia w tablicach rozdzielczych i rozdzielnicach głównych.
• Instalacje przemysłowe i komercyjne wymagające łączenia przewodów o dużych przekrojach.
• Modernizacja i naprawa istniejących połączeń kablowych.

Wskazówki Montażowe

Złączkę należy montować przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Zaprasowywanie wykonać za pomocą odpowiednich szczęk i prasy zalecanych przez producenta. Przekrój przewodu musi być dobrany do zakresu pracy złączki. Zaleca się stosowanie pasty kontaktowej do przewodów Al.

FAQ

• Czy złączka nadaje się do przewodów miedzianych? Złączka ALD 50 jest przeznaczona wyłącznie do kabli aluminiowych. Do miedzi stosuje się złączki miedziane lub bimetaliczne.
• Jaki jest zakres temperatury pracy? W dostarczonych danych nie podano zakresu temperaturowego. Należy stosować zgodnie z normą DIN 46267 i wytycznymi producenta.
• Czy złączkę można demontować po zaprasowaniu? Zaprasowywanie tworzy trwałe połączenie nierozłączalne. Po zaprasowaniu nie można bezpiecznie zdemontować złączki bez uszkodzenia kabla.
