Złączka kablowa ALD 120 | ALD_120/1 Erko

Opis i Kluczowe Cechy

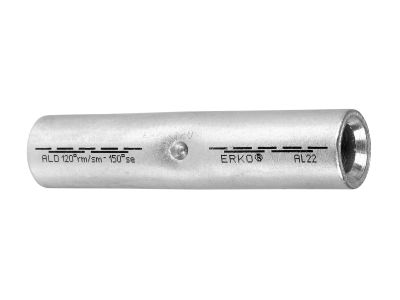

Złączka kablowa ALD 120 (symbol ALD_120/1) to aluminiowa złączka zaprasowywana, przeznaczona do łączenia kabli aluminiowych jedno- i wielodrutowych. Wykonana zgodnie z normą DIN 46267 część 2, zapewnia niezawodne i trwałe połączenie elektryczne w instalacjach niskiego i średniego napięcia. Dzięki swojej konstrukcji umożliwia szybki i pewny montaż przy użyciu odpowiednich narzędzi zaciskowych.

• Materiał aluminium: odporność na korozję i dobra przewodność elektryczna przy zachowaniu niskiej masy złączki, co ułatwia transport i montaż.
• Zgodność z DIN 46267 część 2: gwarancja wymiarów i właściwości mechanicznych zgodnych z niemiecką normą, co zapewnia powtarzalność jakości połączeń.
• Przeznaczona do kabli aluminiowych jedno- i wielodrutowych: uniwersalność zastosowania zarówno dla żył sektorowych, jak i okrągłych.
• Szeroki zakres przekrojów w serii: od 25 mm² do 300 mm² dla żyły sektorowej jednodrutowej oraz od 16 mm² do 625 mm² dla żyły okrągłej i sektorowej wielodrutowej (w zależności od modelu).
• Proces zaprasowywania: trwałe, nierozłączalne połączenie mechaniczne i elektryczne odporne na wibracje i obciążenia termiczne.

Zgodność z Normami

Złączka ALD 120 została zaprojektowana i wyprodukowana zgodnie z normą DIN 46267 część 2. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stosowanie się do wytycznych normy zapewnia bezpieczeństwo i niezawodność połączeń w instalacjach elektrycznych.

Zastosowanie

Aluminiowa złączka kablowa ALD 120 znajduje zastosowanie w różnych dziedzinach elektroenergetyki, gdzie wymagane jest trwałe łączenie przewodów aluminiowych.

• Łączenie żył kabli energetycznych w rozdzielnicach i szafach sterowniczych.
• Tworzenie odgałęzień i połączeń w liniach kablowych nn i SN.
• Instalacje przyłączowe w budownictwie mieszkaniowym i przemysłowym.
• Prace remontowe i modernizacyjne istniejących sieci kablowych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Złączkę należy zaprasowywać na odpowiednio przygotowanym (oczyszczonym i nasmarowanym) końcu kabla, używając dedykowanych narzędzi zaciskowych z matrycami zgodnymi z rozmiarem złączki. Moment docisku i siła zacisku powinny być zgodne z instrukcją producenta narzędzia. Po zaprasowaniu zaleca się sprawdzenie poprawności połączenia i ewentualne zabezpieczenie antykorozyjne.

FAQ

• Czy złączka ALD 120 nadaje się do kabli miedzianych? Nie, złączka jest przeznaczona wyłącznie do kabli aluminiowych. Do kabli miedzianych należy stosować złączki miedziane lub bimetaliczne.
• Jakie narzędzie jest potrzebne do montażu? Wymagana jest prasa hydrauliczna lub mechaniczna z matrycami dopasowanymi do średnicy zewnętrznej złączki. Zalecamy stosowanie narzędzi zgodnych z normą DIN 46267.
• Czy złączkę można montować na kablach o różnych przekrojach? Każdy model z serii ALD jest przewidziany do konkretnego zakresu przekrojów. Należy dobrać złączkę o odpowiednim rozmiarze do przekroju i rodzaju żyły kabla.
