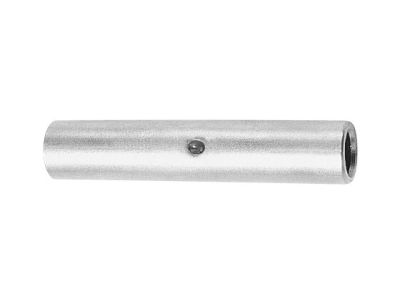

Złączka kablowa ALC 70 | ALC_70/1 Erko

Opis i Kluczowe Cechy

Złączka kablowa ALC 70 to profesjonalny element osprzętu elektroinstalacyjnego produkowany przez renomowaną firmę ERKO. Jest to złączka cienkościenna wykonana z wysokiej czystości aluminium, co gwarantuje doskonałe parametry przewodzenia prądu przy zachowaniu niskiej masy własnej. Produkt został zaprojektowany jako rozwiązanie bez izolacji, co pozwala na pełną kontrolę procesu zaprasowywania oraz późniejsze zabezpieczenie połączenia za pomocą rur termokurczliwych lub taśm izolacyjnych. Przekrój znamionowy wynoszący 70 mm² pozwala na stabilne przesyłanie energii i pewne łączenie żył aluminiowych, zarówno w formie pojedynczego drutu, jak i linek wielodrutowych. Dzięki precyzyjnemu wykonaniu, złączka ALC 70 minimalizuje rezystancję styku, co jest kluczowe dla bezpieczeństwa i efektywności instalacji energetycznych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi do kabli elektroenergetycznych. Złączki ERKO z serii ALC są projektowane zgodnie z krajowymi i europejskimi normami dotyczącymi końcówek i złączek kablowych do zaprasowywania na żyłach aluminiowych. Zastosowanie odpowiednich stopów aluminium zapewnia odporność na korozję elektrochemiczną oraz stabilność mechaniczną połączenia w długim okresie eksploatacji, co jest niezbędne w profesjonalnych systemach rozdziału energii i automatyki przemysłowej.

Zastosowanie

Złączka ALC 70 znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Jest dedykowana do łączenia kabli aluminiowych w szafach sterowniczych, rozdzielnicach oraz liniach napowietrznych i kablowych. Dzięki swojej konstrukcji idealnie sprawdza się przy modernizacji istniejących sieci oraz budowie nowych przyłączy, gdzie wymagane jest trwałe połączenie żył o przekroju 70 mm². Możliwość stosowania zarówno z drutami (sektorowymi i okrągłymi), jak i linkami, czyni ją uniwersalnym narzędziem w rękach elektroinstalatora pracującego przy instalacjach średniego i niskiego napięcia.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać kilku kluczowych zasad montażowych. Przed przystąpieniem do zaprasowywania, żyłę aluminiową należy dokładnie oczyścić z warstwy tlenków. Zaleca się stosowanie profesjonalnych prasek hydraulicznych lub mechanicznych z odpowiednio dobranymi matrycami dedykowanymi do złączek cienkościennych. Proces zaprasowywania powinien być prowadzony od środka złączki w kierunku jej końców, zachowując odpowiedni moment siły i liczbę zaciśnięć. Po zakończeniu operacji, miejsce połączenia musi zostać odpowiednio zaizolowane, aby zapobiec przypadkowym zwarciom oraz chronić aluminium przed wpływem czynników zewnętrznych.

FAQ

• Czy złączka ALC 70 może być stosowana do kabli miedzianych? Nie, złączka jest wykonana z aluminium i przeznaczona wyłącznie do łączenia żył aluminiowych, aby uniknąć zjawiska korozji galwanicznej na styku różnych metali.
• Jaki przekrój kabla obsługuje ten konkretny model? Model ALC 70 jest dedykowany do żył o przekroju znamionowym 70 mm², choć seria ALC obejmuje zakres od 16 do 240 mm².
• Czy złączka posiada fabryczną izolację? Nie, jest to złączka bez izolacji, co wymaga zastosowania dodatkowych osłon izolacyjnych po poprawnym zaprasowaniu na kablu.
