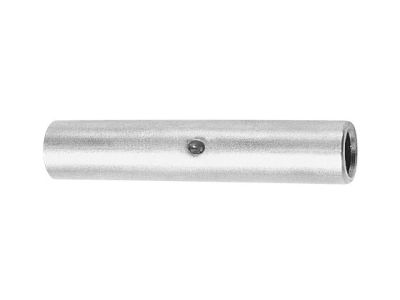

Złączka kablowa ALC 240 | ALC_240/1 Erko

Opis i Kluczowe Cechy

Złączka kablowa ALC 240 produkcji renomowanej marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym łączeniu przewodów aluminiowych. Jest to złączka cienkościenna, wykonana z wysokiej jakości aluminium, co gwarantuje doskonałą przewodność elektryczną przy zachowaniu niskiej masy własnej komponentu. Brak izolacji pozwala na swobodne stosowanie złączki w miejscach, gdzie wymagane jest późniejsze nałożenie dedykowanych osłon termokurczliwych lub taśm izolacyjnych.

• Szeroki zakres przekrojów: Produkt jest kompatybilny z żyłami o przekroju znamionowym od 16 mm² aż do 240 mm², co czyni go niezwykle uniwersalnym rozwiązaniem w energetyce zawodowej.
• Wszechstronność konstrukcyjna: Złączka została zoptymalizowana do zaprasowywania na kablach aluminiowych (Al) zarówno z żyłami jednodrutowymi (klasa 1), jak i wielodrutowymi (klasa 2).
• Technologia cienkościenna: Specjalna konstrukcja ułatwia proces zaprasowywania, zapewniając jednocześnie optymalny styk elektryczny i mechaniczną wytrzymałość połączenia.

Zgodność z Normami

Złączka ALC 240 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi standardami obowiązującymi w branży elektrotechnicznej. Wykorzystanie aluminium o wysokiej czystości zapewnia zgodność z normami dotyczącymi rezystancji stykowej oraz wytrzymałości prądowej. Produkt spełnia wymagania stawiane osprzętowi do linii napowietrznych i kablowych, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych. Regularne testy jakościowe przeprowadzane przez producenta ERKO gwarantują powtarzalność parametrów technicznych każdej partii towaru.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetycznym. Jest niezastąpiony podczas prac modernizacyjnych w rozdzielnicach niskiego i średniego napięcia, a także przy budowie nowych przyłączy kablowych. Dzięki możliwości obsługi dużych przekrojów (do 240 mm²), złączka ALC 240 jest idealnym wyborem do łączenia głównych linii zasilających w zakładach produkcyjnych, halach magazynowych oraz w infrastrukturze miejskiej. Może być stosowana wszędzie tam, gdzie zachodzi potrzeba trwałego połączenia dwóch odcinków kabla aluminiowego metodą prasowania.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i uniknąć strat energii na styku, należy przestrzegać poniższych zaleceń:

• Przygotowanie żyły: Przed montażem należy dokładnie oczyścić końcówkę żyły aluminiowej z warstwy tlenków oraz ewentualnych zanieczyszczeń.
• Dobór narzędzi: Do zaprasowania złączki należy używać wyłącznie profesjonalnych prasek hydraulicznych lub mechanicznych z odpowiednio dobranymi matrycami dedykowanymi do złączek aluminiowych cienkościennych.
• Proces prasowania: Należy wykonać odpowiednią liczbę zaciśnięć, zaczynając od środka złączki i kierując się ku jej końcom, zgodnie z instrukcją producenta narzędzi.
• Zabezpieczenie: Po zaprasowaniu zaleca się zabezpieczenie połączenia przed korozją elektrochemiczną oraz wilgocią za pomocą odpowiednich materiałów izolacyjnych.

FAQ

• Czy złączkę ALC 240 można stosować do kabli miedzianych? Nie, złączka jest wykonana z aluminium i przeznaczona wyłącznie do łączenia przewodów aluminiowych. Łączenie aluminium z miedzią bezpośrednio w tej złączce mogłoby prowadzić do korozji galwanicznej.
• Jaki jest maksymalny przekrój kabla, który obsłuży ta złączka? Złączka ALC 240 jest dedykowana do przewodów o przekroju znamionowym do 240 mm².
• Czy złączka posiada izolację? Nie, jest to model bez izolacji, co wymaga zastosowania zewnętrznych systemów izolacyjnych po zakończeniu montażu mechanicznego.
