Złączka kablowa ALC 185 | ALC_185/1 Erko

Opis i Kluczowe Cechy

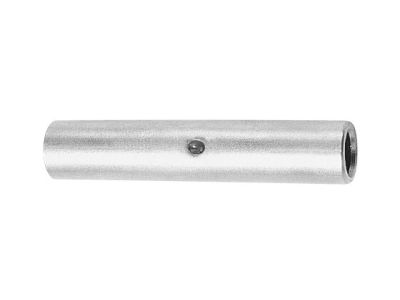

Złączka kablowa ALC 185 to profesjonalne rozwiązanie od renomowanego producenta ERKO, zaprojektowane z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych w instalacjach aluminiowych. Produkt charakteryzuje się cienkościenną konstrukcją wykonaną z wysokiej jakości aluminium, co zapewnia optymalną przewodność przy zachowaniu lekkości elementu. Brak izolacji pozwala na bezpośrednią kontrolę procesu zaprasowywania oraz ułatwia późniejsze zabezpieczenie złącza za pomocą rur termokurczliwych lub taśm elektroizolacyjnych.

• Szeroki zakres kompatybilności: Złączka jest dedykowana do przewodów o przekroju żyły od 16 mm² do 240 mm², co czyni ją niezwykle uniwersalnym elementem w arsenale elektroinstalatora.
• Materiał: Wysokogatunkowe aluminium gwarantuje pełną kompatybilność elektrochemiczną z kablami aluminiowymi, eliminując ryzyko korozji stykowej.
• Technologia połączenia: Przeznaczona do zaprasowywania, co gwarantuje wysoką wytrzymałość mechaniczną oraz niską rezystancję przejścia.
• Konstrukcja cienkościenna: Pozwala na precyzyjne dopasowanie i ułatwia pracę w miejscach o ograniczonej przestrzeni montażowej.

Zgodność z Normami

Złączka ALC 185 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej. Spełnia wymagania dotyczące osprzętu do kabli elektroenergetycznych, co potwierdza jej przydatność do pracy w wymagających warunkach przemysłowych. Wykorzystanie atestowanych materiałów przez firmę ERKO zapewnia powtarzalność parametrów technicznych każdej partii produktu, co jest kluczowe dla bezpieczeństwa eksploatacji sieci niskiego i średniego napięcia.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze energetycznym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Łączenia aluminiowych żył kabli jedno- i wielodrutowych w liniach napowietrznych i kablowych.
• Naprawy uszkodzonych odcinków instalacji aluminiowych.
• Wykonywania połączeń w rozdzielnicach i szafach sterowniczych, gdzie stosowane są kable o dużych przekrojach.
• Integracji systemów zasilania w obiektach przemysłowych, gdzie kluczowa jest niezawodność i trwałość styku.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie żyły: Przed montażem należy dokładnie oczyścić żyłę aluminiową z warstwy tlenków oraz zabrudzeń.
• Dobór narzędzi: Do zaprasowywania należy używać wyłącznie profesjonalnych prasek (ręcznych lub hydraulicznych) z odpowiednio dobranymi matrycami dedykowanymi do złączek aluminiowych ERKO.
• Proces zaprasowywania: Należy wykonać odpowiednią liczbę zaciśnięć, zaczynając od środka złączki w kierunku jej końców, zgodnie z oznaczeniami na korpusie lub dokumentacją techniczną.
• Zabezpieczenie: Po zaprasowaniu zaleca się zabezpieczenie połączenia przed wpływem czynników zewnętrznych, stosując odpowiednie materiały izolacyjne.

FAQ

Czy złączka ALC 185 może być stosowana do kabli miedzianych?
Nie, złączka ALC jest wykonana z aluminium i jest dedykowana wyłącznie do łączenia żył aluminiowych. Łączenie aluminium z miedzią bezpośrednio w tej złączce mogłoby prowadzić do korozji galwanicznej.

Jaki jest zakres przekrojów dla tego modelu?
Model ALC 185 obsługuje szeroki zakres przekrojów żył, od 16 mm² do 240 mm², zależnie od specyfikacji konkretnego wariantu i doboru matrycy zaciskowej.

Czy złączka posiada izolację?
Nie, jest to złączka bez izolacji, co wymaga zastosowania zewnętrznych systemów izolacyjnych po zakończeniu procesu montażu.
