Złączka kablowa ALC 16 | ALC_16/1 Erko

Opis i Kluczowe Cechy

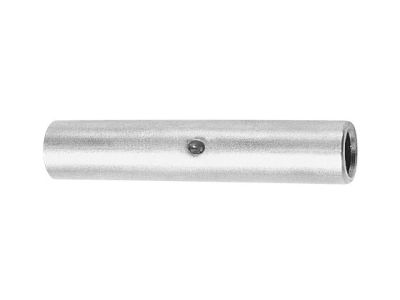

Złączka kablowa ALC 16 produkcji renomowanej marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych w obrębie przewodów aluminiowych. Produkt charakteryzuje się cienkościenną konstrukcją wykonaną z wysokiej jakości aluminium, co pozwala na optymalne przewodnictwo prądowe przy zachowaniu lekkości elementu. Brak izolacji umożliwia bezpośrednią kontrolę procesu zaprasowywania oraz ułatwia późniejsze zabezpieczenie złącza za pomocą rur termokurczliwych lub taśm izolacyjnych.

• Przeznaczenie: Dedykowana do kabli aluminiowych (Al) o przekroju znamionowym 16 mm².
• Konstrukcja: Cienkościenna tuleja bez izolacji, zapewniająca doskonały styk elektryczny.
• Wszechstronność: Możliwość stosowania zarówno z żyłami jednodrutowymi (klasa 1), jak i wielodrutowymi (klasa 2).
• Materiał: Wysokiej czystości aluminium, odporne na procesy utleniania przy zastosowaniu odpowiednich past stykowych.

Zgodność z Normami

Złączka ALC 16 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Produkty marki ERKO spełniają wymagania techniczne pozwalające na ich bezpieczne stosowanie w sieciach niskiego napięcia. Proces produkcji oparty jest o standardy jakościowe, co gwarantuje powtarzalność parametrów mechanicznych i elektrycznych każdej sztuki, co jest kluczowe dla zachowania ciągłości zasilania w instalacjach przemysłowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, gdzie zachodzi konieczność łączenia przewodów aluminiowych. Jest to rozwiązanie idealne dla:

• Budowy i modernizacji linii napowietrznych oraz kablowych niskiego napięcia.
• Łączenia żył w szafach sterowniczych i rozdzielnicach elektrycznych.
• Przemysłowych systemów zasilania, gdzie wykorzystuje się kable Al ze względu na ich ekonomiczność.
• Instalacji wymagających pewnego połączenia mechanicznego odpornego na drgania i zmienne obciążenia prądowe.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i zminimalizować rezystancję styku, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie żyły: Przed montażem należy dokładnie oczyścić żyłę aluminiową z warstwy tlenków oraz zastosować pastę stykową do aluminium.
• Dobór narzędzi: Do zaprasowania złączki ALC 16 należy używać dedykowanych prasek ręcznych lub hydraulicznych z odpowiednio dobranymi matrycami.
• Proces zaprasowywania: Należy wykonać odpowiednią liczbę zagnieceń zgodnie z kierunkiem wskazanym przez producenta (zazwyczaj od środka złączki na zewnątrz).
• Izolacja: Po zakończeniu procesu prasowania, miejsce połączenia należy zabezpieczyć odpowiednim materiałem izolacyjnym, aby chronić je przed wpływem czynników zewnętrznych.

FAQ

• Czy złączka ALC 16 może być stosowana do kabli miedzianych? Nie, złączki typu ALC są dedykowane wyłącznie do przewodów aluminiowych. Do łączenia miedzi z aluminium należy stosować złączki bimetaliczne (Al-Cu).
• Jaki przekrój obsługuje ta konkretna złączka? Model ALC 16 jest dedykowany do żył o przekroju 16 mm². System ALC obejmuje jednak szeroki zakres od 16 mm² aż do 240 mm².
• Czy złączka posiada izolację? Nie, jest to złączka bez izolacji, co wymaga zastosowania dodatkowej osłony po montażu (np. koszulki termokurczliwej).
