Złączka kablowa ALC 120 | ALC_120/1 Erko

Opis i Kluczowe Cechy

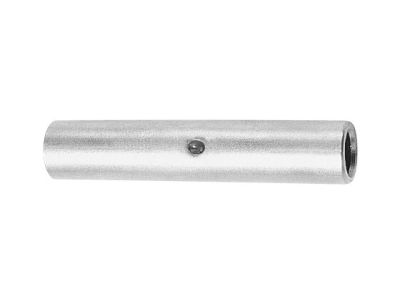

Złączka kablowa ALC 120 produkcji renomowanej firmy ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń przewodów aluminiowych. Wykonana z wysokiej jakości aluminium, złączka charakteryzuje się konstrukcją cienkościenną, co optymalizuje proces zaprasowywania i zapewnia doskonały kontakt elektryczny. Brak izolacji pozwala na swobodne stosowanie złączki w miejscach, gdzie wymagane jest późniejsze nałożenie dedykowanych osłon termokurczliwych lub taśm izolacyjnych.

• Wszechstronność przekrojów: Produkt jest częścią serii obsługującej szeroki zakres przekrojów żył od 16 mm² do 240 mm², co pozwala na ujednolicenie technologii montażu w rozbudowanych instalacjach.
• Materiał: Wysokiej czystości aluminium gwarantuje kompatybilność galwaniczną z kablami aluminiowymi, eliminując ryzyko korozji stykowej.
• Konstrukcja: Cienkościenna budowa ułatwia plastyczne odkształcenie podczas prasowania, co skutkuje gazoszczelnym połączeniem o niskiej rezystancji przejścia.

Zgodność z Normami

Złączka ALC 120 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Spełnienie wymagań technicznych gwarantuje, że połączenie wytrzyma obciążenia prądowe odpowiadające znamionowym parametrom kabli aluminiowych. Produkt przeszedł testy wytrzymałości mechanicznej oraz stabilności cieplnej, co jest kluczowe dla zapewnienia długowieczności infrastruktury przesyłowej i rozdzielczej.

Zastosowanie

Złączka ALC 120 znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych oraz energetycznych. Jest dedykowana do łączenia kabli aluminiowych (Al) zarówno z żyłami jednodrutowymi (klasa 1), jak i wielodrutowymi (klasa 2). Idealnie sprawdza się w:

• Naprawach i modernizacjach linii napowietrznych i kablowych.
• Wykonywaniu połączeń w szafach rozdzielczych i złączach kablowych.
• Instalacjach przemysłowych o dużym zapotrzebowaniu na moc, gdzie stosowane są kable aluminiowe ze względu na optymalizację kosztów.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych wytycznych montażowych:

• Przygotowanie żyły: Przed montażem należy zdjąć izolację z kabla na długości odpowiadającej części rurkowej złączki, a następnie oczyścić żyłę z tlenków aluminium za pomocą szczotki drucianej.
• Dobór narzędzi: Do zaprasowania należy używać wyłącznie profesjonalnych prasek (ręcznych lub hydraulicznych) z odpowiednio dobranymi matrycami dedykowanymi do złączek cienkościennych ALC.
• Proces prasowania: Zaprasowywanie należy prowadzić od środka złączki w kierunku jej końców, dbając o zachowanie odpowiedniej liczby i sekwencji zaciśnięć.
• Zabezpieczenie: Po wykonaniu połączenia zaleca się zastosowanie izolacji zewnętrznej (np. rury termokurczliwej z klejem), aby chronić miejsce styku przed wilgocią.

FAQ

Czy złączkę ALC 120 można stosować do kabli miedzianych?
Nie, złączka jest wykonana z aluminium i przeznaczona wyłącznie do przewodów aluminiowych. Łączenie miedzi z aluminium bezpośrednio w tej złączce mogłoby prowadzić do korozji elektrochemicznej.

Jaki zakres przekrojów obsługuje seria ALC?
Seria ALC obejmuje złączki dedykowane dla żył o przekrojach znamionowych od 16 mm² do 240 mm², co pozwala na precyzyjne dopasowanie elementu do konkretnego przewodu.

Czy złączka posiada izolację?
Nie, jest to złączka bez izolacji, co umożliwia jej stosowanie w szerokim zakresie temperatur i ułatwia kontrolę wzrokową poprawności zaprasowania.
