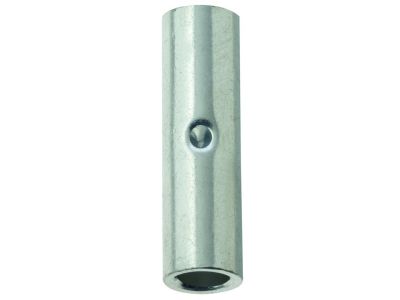

Złączka kablowa 70,0mm Cu PSV 70,0 70,0mm2 054318 | 05103825 PROTEC.class

Opis i Kluczowe Cechy

Złączka kablowa PSV 70,0 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń stykowych. Przekrój znamionowy wynoszący 70,0 mm² pozwala na stabilne przesyłanie energii w instalacjach o dużym obciążeniu prądowym, minimalizując straty na styku. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnie z normą EN13600, co gwarantuje najwyższą przewodność elektryczną. Dodatkowo, powierzchnia złączki jest ocynkowana galwanicznie, co zapewnia skuteczną ochronę przed utlenianiem i korozją, nawet w trudnych warunkach środowiskowych.

• Wysoka odporność termiczna: Złączka zachowuje swoje parametry mechaniczne i elektryczne w temperaturze do +125°C.
• Precyzyjna identyfikacja: Każda złączka z serii PSV posiada unikalne oznaczenie kodowe (numer referencyjny), co eliminuje ryzyko pomyłki podczas doboru narzędzi i montażu.
• Solidna konstrukcja: Wykonanie z miedzi Cu-ETP zapewnia plastyczność niezbędną do prawidłowego zaprasowania przy zachowaniu wysokiej wytrzymałości mechanicznej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne, co jest kluczowe w profesjonalnych instalacjach przemysłowych. Złączka jest przeznaczona do przewodów wielożyłowych zgodnie z normą VDE 0295 klasa 2. Materiał bazowy odpowiada standardom EN13600, co potwierdza czystość miedzi i jej przydatność do zastosowań elektrotechnicznych. Dzięki procesowi cynkowania galwanicznego, element jest przygotowany do długotrwałej eksploatacji zgodnie z europejskimi normami bezpieczeństwa.

Zastosowanie

Złączka PSV 70,0 znajduje szerokie zastosowanie w sektorze energetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do łączenia kabli i przewodów miedzianych o przekroju 70 mm² w szafach sterowniczych, rozdzielnicach oraz instalacjach zasilających. Dzięki swojej konstrukcji typu stykowe złącze kablowe, umożliwia pewne połączenie dwóch odcinków przewodu wielożyłowego, zapewniając ciągłość obwodu przy zachowaniu niskiej rezystancji przejścia. Jest to rozwiązanie dedykowane dla instalatorów poszukujących niezawodności w systemach przesyłu energii.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zaleceń:

• Dobór narzędzi: Do zaprasowania złączki należy używać wyłącznie dedykowanych narzędzi systemowych PROTEC, takich jak PCNIK, PPZRKS 6-50, PPZRKS 10-120 lub PPZKS 6-300.
• Przygotowanie przewodu: Izolację z przewodu o przekroju 70 mm² należy zdjąć na długości odpowiadającej głębokości wprowadzenia do złączki, dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Proces zaprasowania: Należy upewnić się, że numer referencyjny na złączce odpowiada matrycy w narzędziu prasującym. Prawidłowe zaprasowanie gwarantuje gazoszczelność połączenia i odporność na wyrwanie.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Nie, złączka jest wykonana z miedzi Cu-ETP i jest przeznaczona wyłącznie do łączenia przewodów miedzianych.
• Jaka jest minimalna ilość zamówienia? Minimalna ilość zamówienia dla tego produktu wynosi 1 sztuka, co pozwala na precyzyjne dopasowanie zakupów do potrzeb konkretnego projektu.
• Co oznacza oznaczenie kodowe na złączce? Jest to numer referencyjny, który jednoznacznie identyfikuje rozmiar końcówki, ułatwiając dobór odpowiedniej matrycy praski i zapewniając powtarzalność jakości połączeń.
