Złączka kablowa 16,0mm Cu PSV 16,0 16,0mm2 054314 | 05103821 PROTEC.class

Opis i Kluczowe Cechy

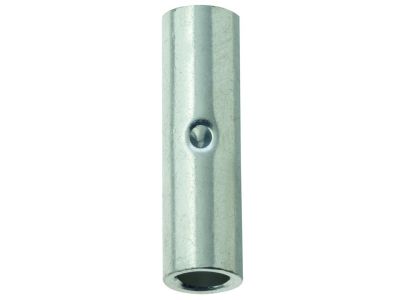

Złączka kablowa PSV 16,0 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym łączeniu przewodów miedzianych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16,0 mm², co pozwala na stabilne przesyłanie energii elektrycznej w instalacjach o dużym obciążeniu prądowym. Wykonanie z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnie z normą EN13600 gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii na styku.

• Materiał: Wysokiej czystości miedź Cu-ETP, poddana procesowi cynkowania galwanicznego, co zapewnia skuteczną ochronę przed korozją i utlenianiem.
• Odporność termiczna: Złączka została przystosowana do pracy w ekstremalnych warunkach, wytrzymując temperaturę roboczą do +125°C.
• Identyfikacja: Każda złączka z serii PSV posiada unikalne oznaczenie kodowe (numer referencyjny), który umożliwia błyskawiczną identyfikację rozmiaru końcówki i dobór odpowiedniej matrycy zaciskowej.
• Rodzaj połączenia: Złącze stykowe zapewniające mechaniczną stabilność i pewność elektryczną połączenia.

Zgodność z Normami

Produkt został opracowany w ścisłym oparciu o rygorystyczne standardy techniczne, co czyni go niezawodnym rozwiązaniem w przemyśle i elektroenergetyce. Złączka jest przeznaczona do przewodów wielożyłowych zgodnie z normą VDE 0295 klasa 2. Zastosowanie materiału Cu-ETP wg EN13600 potwierdza najwyższą jakość surowca użytego do produkcji, co przekłada się na długowieczność instalacji i bezpieczeństwo użytkowania nawet w wymagających środowiskach przemysłowych.

Zastosowanie

Złączka kablowa PSV 16,0 znajduje szerokie zastosowanie w budowie szaf sterowniczych, rozdzielnic oraz w instalacjach zasilających. Jest dedykowana do łączenia przewodów miedzianych wielożyłowych (linka sztywna klasy 2). Dzięki wysokiej odporności temperaturowej idealnie sprawdza się w miejscach narażonych na nagrzewanie się styków oraz w aplikacjach przemysłowych, gdzie niezawodność połączenia jest priorytetem. Może być stosowana zarówno w nowych instalacjach, jak i podczas prac modernizacyjnych i naprawczych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej głębokości wprowadzenia przewodu do złączki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do prawidłowego zaprasowania złączki należy używać dedykowanych narzędzi systemowych PROTEC, takich jak PCNIK, PPZRKS 6-50, PPZRKS 10-120 lub PPZKS 6-300.
• Proces zaciskania: Należy upewnić się, że numer referencyjny na złączce odpowiada rozmiarowi matrycy w narzędziu. Prawidłowy zacisk gwarantuje gazoszczelność połączenia i minimalną rezystancję przejścia.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Nie, złączka jest wykonana z miedzi Cu-ETP i jest przeznaczona wyłącznie do łączenia przewodów miedzianych.
• Jaka jest minimalna ilość zamówienia? Produkt dostępny jest już od 1 sztuki, co pozwala na precyzyjne dopasowanie zakupów do potrzeb konkretnego projektu.
• Czy złączka wymaga dodatkowej izolacji? Tak, po wykonaniu połączenia stykowego należy je odpowiednio zaizolować za pomocą rurki termokurczliwej lub taśmy izolacyjnej, o ile nie znajduje się ono wewnątrz izolowanej obudowy.
