Złączka kablowa 10,0mm Cu PSV 10,0 10,0mm2 054313 | 05103820 PROTEC.class

Opis i Kluczowe Cechy

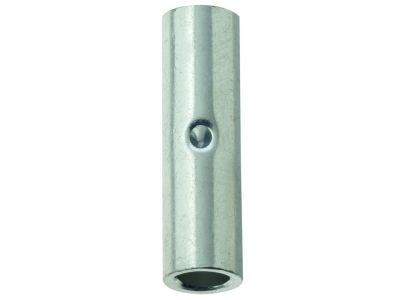

Złączka kablowa PSV 10,0 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń stykowych. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnie z rygorystyczną normą EN13600, co gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii na styku. Powierzchnia złączki została poddana procesowi cynkowania galwanicznego, co skutecznie zabezpiecza materiał przed utlenianiem i korozją, nawet w trudnych warunkach środowiskowych.

• Przekrój znamionowy: 10,0 mm², idealnie dopasowany do standardowych instalacji siłowych i sterowniczych.
• Materiał: Miedź Cu-ETP (Electrolytic Tough Pitch) o wysokiej czystości.
• Ochrona powierzchni: Powłoka cynkowana galwanicznie zwiększająca trwałość mechaniczną i chemiczną.
• Odporność termiczna: Możliwość pracy w temperaturze do +125°C, co pozwala na stosowanie w mocno obciążonych układach.
• Identyfikacja: Unikalne oznaczenie kodowe (numer referencyjny) na korpusie ułatwia dobór odpowiedniej matrycy praski.

Zgodność z Normami

Produkt spełnia najwyższe standardy bezpieczeństwa i jakości wymagane w nowoczesnym przemyśle. Złączka jest przeznaczona do przewodów wielożyłowych (linek) zgodnie z normą VDE 0295 klasa 2. Wykorzystanie materiału Cu-ETP wg normy EN13600 zapewnia pełną kompatybilność z europejskimi wymogami dotyczącymi miedzi do celów elektrycznych. Dzięki precyzyjnemu wykonaniu, złącze stykowe gwarantuje stabilność parametrów elektrycznych przez cały okres eksploatacji.

Zastosowanie

Złączka PSV 10,0 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowana do łączenia przewodów miedzianych o przekroju 10 mm² w szafach sterowniczych, rozdzielnicach oraz systemach zasilania maszyn. Dzięki wysokiej odporności temperaturowej (do +125°C), jest to rozwiązanie rekomendowane do miejsc, gdzie występuje ryzyko nagrzewania się styków pod wpływem dużych obciążeń prądowych. Typ połączenia stykowego pozwala na pewne i sztywne zespolenie dwóch końców przewodów.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej głębokości wprowadzenia przewodu do złączki, dbając o to, by nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzi: Do prawidłowego zaprasowania złączki należy używać dedykowanych narzędzi systemowych PROTEC, takich jak PCNIK, PPZRKS 6-50, PPZRKS 10-120 lub PPZKS 6-300.
• Proces zaciskania: Należy upewnić się, że numer referencyjny na złączce odpowiada rozmiarowi matrycy w narzędziu. Prawidłowe zaprasowanie gwarantuje gazoszczelność i niską rezystancję przejścia.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Nie, produkt jest przeznaczony wyłącznie do przewodów miedzianych (Cu).
• Jaka jest minimalna ilość zamówienia? Minimalna ilość zamówienia wynosi 1 sztukę, co pozwala na precyzyjne dopasowanie zakupów do potrzeb konkretnego projektu.
• Czy złączka posiada oznaczenie rozmiaru? Tak, każda złączka z serii PSV posiada numer referencyjny, który jednoznacznie identyfikuje rozmiar końcówki, co eliminuje błędy podczas montażu.
