Złączka jednotorowa VIKING, 2,5mm2, pomarańczowa | 037120 Legrand

Opis i Kluczowe Cechy

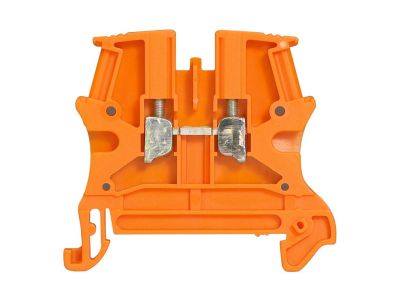

Złączka jednotorowa VIKING (symbol 037120) w kolorze pomarańczowym przeznaczona jest do wykonywania połączeń elektrycznych i mechanicznych dwóch przewodów miedzianych. Umożliwia bezpieczne łączenie zarówno drutów (przekrój od 0,25 do 4,0 mm²), jak i linek (od 0,25 do 2,5 mm²). Dzięki szerokości zaledwie 5 mm pozwala na oszczędność miejsca na szynie oraz gęsty montaż w rozdzielnicach. Dwa miejsca mostkowania umożliwiają tworzenie połączeń ekwipotencjalnych za pomocą mostków łączeniowych (dla złączek o szerokości do 8 mm). Pomarańczowy kolor ułatwia identyfikację obwodów specjalnych, np. awaryjnych lub przeciwpożarowych.

• Przekrój przewodu sztywnego: od 0,25 do 4,0 mm² – elastyczność łączenia przewodów o różnym przekroju w typowych instalacjach przemysłowych i domowych.
• Przekrój przewodu giętkiego (linki): od 0,25 do 2,5 mm² – możliwość stosowania z przewodami wielożyłowymi bez konieczności stosowania tulejek.
• Szerokość 5 mm: kompaktowa budowa pozwala na maksymalne wykorzystanie przestrzeni na szynie TH35, idealna do gęstego montażu w rozdzielnicach.
• Dwa miejsca mostkowania: umożliwiają łatwe tworzenie połączeń ekwipotencjalnych w instalacjach wyrównawczych.
• Kolor pomarańczowy: przejrzyste oznakowanie obwodów specjalnych (awaryjne, przeciwpożarowe, bezpieczeństwa) zgodnie z branżową praktyką kolorystyczną.

Zgodność z Normami

Złączka przeznaczona jest do montażu na wsporniku symetrycznym TH35 o głębokości 7,5 mm i 15 mm zgodnie z normą PN-EN 60715. Produkt posiada certyfikat CE i spełnia wymagania odpowiednich europejskich norm dotyczących złączek elektroinstalacyjnych. Wszystkie parametry techniczne są zgodne z deklaracją producenta.

Zastosowanie

Złączka jednotorowa VIKING znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, szczególnie tam, gdzie wymagane jest wyraźne oznakowanie obwodów specjalnych.

• Wydzielanie obwodów awaryjnych i przeciwpożarowych w rozdzielnicach budynkowych i przemysłowych.
• Realizacja połączeń ekwipotencjalnych w szynach wyrównawczych i instalacjach uziemiających.
• Łączenie przewodów w szafach sterowniczych, układach automatyki i systemach sygnalizacji.
• Wykorzystanie jako standardowa złączka do dystrybucji obwodów w rozdzielnicach mieszkaniowych i biurowych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy zamocować na szynie TH35 (zgodnie z PN-EN 60715) poprzez zatrzaśnięcie. Przekrój przyłączanych przewodów powinien być dobrany do planowanego obciążenia prądowego zgodnie z obowiązującymi normami. Dokręcaj śruby zaciskowe momentem podanym w dokumentacji producenta – zbyt mały moment może spowodować iskrzenie, zbyt duży – uszkodzenie złączki.

FAQ

• Czy złączka jest podświetlana? Nie, złączka jednotorowa VIKING nie posiada podświetlenia. Jest to klasyczna złączka śrubowa przeznaczona wyłącznie do przewodzenia prądu i łączenia mechanicznego.
• Jaki stopień ochrony IP ma złączka? Stopień ochrony IP złączki nie jest podany w danych producenta. W typowych warunkach zabudowy w rozdzielnicy (z zachowaniem IP całej obudowy) złączka pracuje w środowisku suchym, bez bezpośredniego kontaktu z wodą i pyłem.
• Czy mogę łączyć przewody sztywne i giętkie w jednej złączce? Tak, złączka umożliwia łączenie dwóch przewodów miedzianych – zarówno drutów, jak i linek – pod warunkiem że ich przekroje mieszczą się w podanym zakresie (sztywny 0,25-4,0 mm², giętki 0,25-2,5 mm²). Przewód giętki można podłączyć bez tulejki, ale dla pewności kontaktu zaleca się stosowanie tulejek w przypadku linek o małym przekroju.
