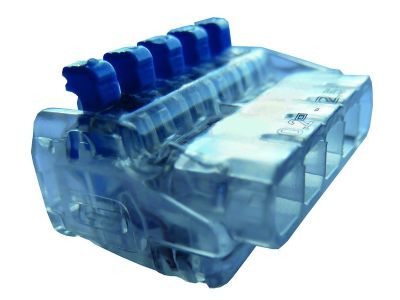

Złączka instalacyjna z dźwignią PSK 525H 5x0,2-2,5mm2 054880 | 05104413 PROTEC.class

Opis i Kluczowe Cechy

Złączka instalacyjna PROTEC PSK 525H to zaawansowane rozwiązanie w dziedzinie techniki połączeń elektrycznych, zaprojektowane z myślą o maksymalnej wydajności i bezpieczeństwie pracy instalatora. Produkt umożliwia łączenie do pięciu przewodów o przekroju poprzecznym od 0,2 mm² do 2,5 mm², co czyni go niezwykle uniwersalnym elementem w każdej puszce elektroinstalacyjnej. Dzięki zastosowaniu przezroczystej obudowy wykonanej z wysokiej jakości poliwęglanu, użytkownik ma możliwość stałej, wizualnej kontroli poprawności ułożenia przewodów oraz jakości styku.

• Technologia zacisku: Bezśrubowy mechanizm sprężynowy wykonany ze stali nierdzewnej gwarantuje trwały docisk, odporny na wstrząsy i poluzowanie z upływem czasu.
• Wielofunkcyjność: Złączka obsługuje zarówno jednodrutowe przewody miedziane (sztywne), jak i elastyczne przewody linkowe bez konieczności stosowania końcówek tulejkowych.
• Parametry elektryczne: Urządzenie pracuje przy napięciu znamionowym 450 V oraz prądzie znamionowym 24 A, co pozwala na bezpieczne stosowanie w standardowych obwodach oświetleniowych i gniazdowych.
• Otwór kontrolny: Zintegrowany punkt pomiarowy o średnicy 2 mm pozwala na bezpieczne przeprowadzenie testów napięcia próbnikiem elektrycznym bez konieczności demontażu połączenia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w oparciu o rygorystyczne standardy bezpieczeństwa. Złączka spełnia wymagania norm EN 60998-1:2004 oraz EN 60998-2-2:2004, co potwierdza jej przydatność do stosowania w instalacjach domowych i przemysłowych jako samodzielny element osprzętu połączeniowego. Stopień ochrony IP20 zapewnia podstawowe zabezpieczenie przed dostępem do części niebezpiecznych, a materiały użyte do produkcji (miedziana wkładka, stalowa sprężyna) gwarantują najwyższą przewodność i odporność mechaniczną.

Zastosowanie

Złączka PSK 525H znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym wyborem do:

• Łączenia opraw oświetleniowych, gdzie często spotyka się mieszane typy przewodów (sztywne druty w instalacji i elastyczne linki w oprawach).
• Rozgałęziania obwodów w puszkach podtynkowych i natynkowych.
• Instalacji systemów automatyki budynkowej, gdzie wymagana jest precyzja i pewność styku.
• Prac modernizacyjnych, dzięki możliwości wielokrotnego otwierania dźwigni i wymiany przewodów bez uszkodzenia zacisku.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy i bezpieczeństwo, należy przestrzegać poniższych wytycznych:

• Odizolowanie: Końcówkę przewodu należy odizolować na długości od 9 mm do 10 mm. Precyzyjne odizolowanie gwarantuje pełne schowanie miedzi wewnątrz obudowy.
• Przewody sztywne: W przypadku drutów miedzianych, przewód można wsunąć bezpośrednio do otworu bez konieczności podnoszenia niebieskiej dźwigni.
• Przewody elastyczne: Przy montażu linek należy całkowicie podnieść dźwignię, wsunąć przewód, a następnie zamknąć dźwignię do pozycji wyjściowej.
• Temperatura: Należy pamiętać, że maksymalna temperatura otoczenia dla pracy ciągłej wynosi 85°C.

FAQ

1. Czy złączka wymaga użycia narzędzi podczas montażu?
Nie, dzięki technologii bezśrubowej i zintegrowanym dźwigniom, montaż i demontaż przewodów odbywa się całkowicie beznarzędziowo.

2. Czy można łączyć ze sobą przewody o różnych przekrojach w jednej złączce?
Tak, złączka pozwala na niezależne zaciskanie przewodów w zakresie od 0,2 mm² do 2,5 mm² w każdym z pięciu torów.

3. Czy przezroczysta obudowa jest odporna na pękanie?
Obudowa wykonana jest z poliwęglanu, który charakteryzuje się wysoką odpornością mechaniczną oraz doskonałymi właściwościami izolacyjnymi.
