Złączka instalacyjna z dźwignią PSK 325H 3x0,2-2,5mm2 054879 | 05104412 PROTEC.class

Opis i Kluczowe Cechy

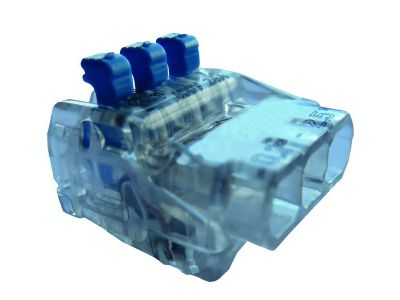

Złączka instalacyjna z dźwignią PSK 325H marki PROTEC to zaawansowane rozwiązanie w dziedzinie techniki połączeń bezśrubowych, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt umożliwia szybkie i pewne łączenie do trzech przewodów miedzianych o przekroju poprzecznym od 0,2 mm² do 2,5 mm². Dzięki zastosowaniu innowacyjnej konstrukcji z dźwignią, złączka obsługuje zarówno przewody jednodrutowe (sztywne), jak i elastyczne przewody linkowe bez konieczności stosowania końcówek tulejkowych.

• Technologia zacisku: Bezśrubowy mechanizm sprężynowy wykonany ze stali nierdzewnej gwarantuje stały docisk i odporność na poluzowanie pod wpływem drgań.
• Wysoka przewodność: Wkładka kontaktowa wykonana z miedzi zapewnia minimalną rezystancję przejścia przy prądzie znamionowym do 24 A.
• Transparentna obudowa: Wykonana z poliwęglanu obudowa pozwala na wizualną weryfikację prawidłowego osadzenia przewodu, co znacząco podnosi bezpieczeństwo montażu.
• Otwór kontrolny: Zintegrowany punkt testowy o średnicy 2 mm umożliwia bezpieczny pomiar napięcia próbnikiem elektrycznym bez konieczności demontażu połączenia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych i domowych. Złączka spełnia wymagania norm EN 60998-1:2004 oraz EN 60998-2-2:2004, które określają szczegółowe parametry dla osprzętu połączeniowego do obwodów niskiego napięcia. Urządzenie jest przystosowane do pracy przy napięciu znamionowym 450 V i może pracować w temperaturze otoczenia sięgającej do 85°C.

Zastosowanie

Złączka PSK 325H znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Łączenia opraw oświetleniowych, gdzie wymagane jest przejście z przewodu sztywnego na linkowy.
• Montażu w puszkach elektroinstalacyjnych podtynkowych i natynkowych.
• Systemów automatyki budynkowej i sterowania, dzięki obsłudze małych przekrojów od 0,2 mm².
• Prac modernizacyjnych, gdzie liczy się szybkość montażu i oszczędność miejsca.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Przewód należy odizolować na długości od 9 mm do 10 mm. Zbyt krótkie odizolowanie może uniemożliwić poprawny styk, a zbyt długie stwarza ryzyko porażenia.
• Przewody sztywne: W przypadku drutów miedzianych montaż odbywa się poprzez bezpośrednie wciśnięcie przewodu do otworu – nie ma konieczności otwierania dźwigni.
• Przewody linkowe: Przed włożeniem elastycznej linki należy całkowicie podnieść niebieską dźwignię, wsunąć przewód i zamknąć dźwignię do pozycji wyjściowej.
• Weryfikacja: Po montażu należy lekko pociągnąć za przewód, aby upewnić się, że mechanizm sprężynowy został poprawnie zablokowany.

FAQ

Czy złączka wymaga konserwacji?
Nie, dzięki zastosowaniu stali nierdzewnej i miedzi połączenie jest odporne na starzenie i nie wymaga okresowego dokręcania, w przeciwieństwie do zacisków śrubowych.

Czy można łączyć ze sobą przewody o różnych przekrojach w jednej złączce?
Tak, konstrukcja zacisków pozwala na niezależne mocowanie przewodów o różnych przekrojach w zakresie od 0,2 mm² do 2,5 mm² w obrębie jednej złączki.

Jaki jest stopień ochrony tego produktu?
Złączka posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
