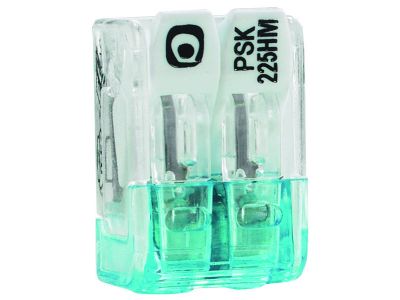

Złączka instalacyjna z dźwignią PSK 225HM 2x0,5-2,5mm2 056409 | 05105760 PROTEC.class

Opis i Kluczowe Cechy

Złączka instalacyjna PROTEC z serii PSK 225HM to zaawansowane rozwiązanie przeznaczone do szybkiego i bezpiecznego łączenia przewodów w instalacjach elektrycznych. Wyposażona w innowacyjny mechanizm dźwigniowy, pozwala na beznarzędziowy montaż zarówno przewodów sztywnych (drut), jak i giętkich (linka). Przekrój znamionowy wynoszący od 0,5 mm² do 2,5 mm² pozwala na stabilne przesyłanie energii w standardowych obwodach oświetleniowych oraz gniazdowych. Dzięki zastosowaniu transparentnej obudowy, instalator ma możliwość wizualnej weryfikacji prawidłowego osadzenia odizolowanego przewodu, co eliminuje ryzyko powstawania łuku elektrycznego na skutek niedokładnego styku.

• Mechanizm dźwigniowy: Umożliwia wielokrotne otwieranie i zamykanie zacisku bez uszkodzenia struktury miedzi.
• Uniwersalność: Możliwość łączenia różnych typów przewodów (drut, linka, linka z tulejką) w jednym zacisku.
• Kompaktowa budowa: Niewielkie wymiary ułatwiają montaż w puszkach podtynkowych o ograniczonej przestrzeni.
• Punkt pomiarowy: Specjalny otwór pozwala na bezpieczne sprawdzenie napięcia bez konieczności demontażu połączenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Złączka spełnia wymagania normy PN-EN 60998, co gwarantuje wysoką wytrzymałość dielektryczną oraz odporność na prądy pełzające. Materiały użyte do produkcji obudowy charakteryzują się wysoką klasą palności, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego w obiektach budowlanych.

Zastosowanie

Złączka PSK 225HM znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do łączenia opraw oświetleniowych, montażu osprzętu w puszkach rozgałęźnych oraz w szafach sterowniczych, gdzie wymagana jest szybka modyfikacja połączeń. Dzięki obsłudze prądów znamionowych typowych dla przewodów 2,5 mm², produkt ten jest niezastąpiony przy modernizacji instalacji domowych oraz przemysłowych.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość połączenia, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości wskazanej na obudowie złączki (zazwyczaj ok. 10-11 mm).
• Dźwignię należy podnieść do pozycji pionowej, co całkowicie otwiera komorę zaciskową.
• Po wprowadzeniu przewodu do oporu, należy opuścić dźwignię, blokując przewód w zacisku sprężynowym.
• Zaleca się wykonanie testu pociągnięcia, aby upewnić się, że przewód jest trwale osadzony.
• Należy unikać przekraczania dopuszczalnego prądu znamionowego określonego przez producenta.

FAQ

Czy złączka PSK 225HM może być używana do łączenia aluminium z miedzią?
Standardowo złączki te są przeznaczone do przewodów miedzianych. W przypadku łączenia z przewodami aluminiowymi zaleca się stosowanie dedykowanej pasty kontaktowej zapobiegającej utlenianiu.

Czy można w jednym zacisku połączyć drut z linką?
Tak, konstrukcja dźwigniowa pozwala na niezależne i pewne zaciśnięcie różnych typów przewodów w obrębie jednej złączki.

Czy złączka jest wielorazowego użytku?
Tak, mechanizm dźwigniowy pozwala na wielokrotne otwieranie i zamykanie zacisku bez utraty parametrów technicznych połączenia.
