Złączka instalacyjna z dźwignią PSK 225H 2x0,2-2,5mm2 054878 | 05104411 PROTEC.class

Opis i Kluczowe Cechy

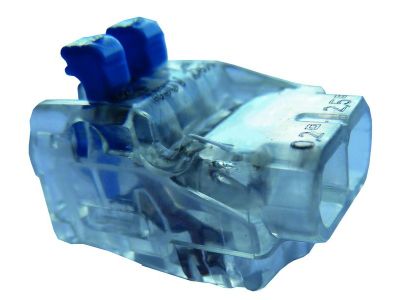

Złączka instalacyjna z dźwignią PSK 225H marki PROTEC to zaawansowane rozwiązanie w dziedzinie techniki połączeń elektrycznych, zaprojektowane z myślą o maksymalnej wydajności i bezpieczeństwie prac elektroinstalacyjnych. Produkt umożliwia łączenie dwóch przewodów o przekroju poprzecznym od 0,2 mm² do 2,5 mm², co czyni go niezwykle uniwersalnym narzędziem w rękach profesjonalisty. Dzięki zastosowaniu przezroczystej obudowy wykonanej z wysokiej jakości poliwęglanu, instalator ma możliwość wizualnej weryfikacji poprawności osadzenia przewodu oraz długości odizolowania.

• Technologia zacisku bezśrubowego: Wykorzystanie sprężyny ze stali nierdzewnej gwarantuje trwały i pewny docisk, eliminując ryzyko poluzowania się styku pod wpływem drgań lub zmian temperatury.
• Innowacyjna dźwignia: Niebieska dźwignia pozwala na błyskawiczne wkładanie elastycznych przewodów linkowych bez konieczności stosowania końcówek tulejkowych.
• Wysoka przewodność: Wkładka wykonana z miedzi zapewnia minimalną rezystancję przejścia, co jest kluczowe przy prądzie znamionowym wynoszącym 24 A.
• Otwór kontrolny: Zintegrowany punkt testowy o średnicy 2 mm pozwala na bezpieczny pomiar napięcia próbnikiem elektrycznym bez konieczności demontażu połączenia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłym reżimie technologicznym, co potwierdzają certyfikacje zgodne z europejskimi standardami bezpieczeństwa. Złączka spełnia wymagania norm EN 60998-1:2004 oraz EN 60998-2-2:2004, co gwarantuje jej niezawodność w instalacjach niskiego napięcia do 450 V. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem części pod napięciem palcem lub przedmiotami o średnicy powyżej 12,5 mm.

Zastosowanie

Złączka PSK 225H znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Łączenia opraw oświetleniowych, gdzie często spotykamy przewody typu linka.
• Okablowania w puszkach elektroinstalacyjnych podtynkowych i natynkowych.
• Systemów sterowania i automatyki budynkowej, wymagających częstych modyfikacji połączeń.
• Instalacji wymagających pracy w podwyższonej temperaturze otoczenia (do 85°C).

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Przewód należy odizolować na długości od 9 mm do 10 mm. Zbyt krótkie odizolowanie może skutkować brakiem styku, natomiast zbyt długie – ryzykiem porażenia.
• Przewody sztywne (drut): Można je wprowadzać bezpośrednio do otworu zaciskowego bez konieczności otwierania dźwigni, co znacząco przyspiesza pracę.
• Przewody elastyczne (linka): Wymagają pełnego otwarcia niebieskiej dźwigni przed wprowadzeniem żyły, a następnie jej zatrzaśnięcia w celu zablokowania przewodu.
• Weryfikacja: Po montażu należy lekko pociągnąć za przewód, aby upewnić się, że mechanizm sprężynowy zadziałał poprawnie.

FAQ

1. Czy złączka wymaga stosowania tulejek zaciskowych na przewodach typu linka?
Nie, dzięki mechanizmowi dźwigniowemu przewody linkowe mogą być montowane bezpośrednio, co redukuje koszty i czas instalacji.

2. Czy można mieszać różne typy przewodów w jednej złączce?
Tak, konstrukcja zacisku pozwala na jednoczesne podłączenie przewodu sztywnego (drutu) oraz elastycznego (linki) w obrębie jednego modułu, o ile mieszczą się one w zakresie przekrojów 0,2-2,5 mm².

3. Jaka jest maksymalna temperatura pracy złączki?
Złączka jest przystosowana do pracy w temperaturze otoczenia nieprzekraczającej 85°C, co pozwala na jej bezpieczne stosowanie w pobliżu źródeł ciepła, np. w obudowach lamp.
