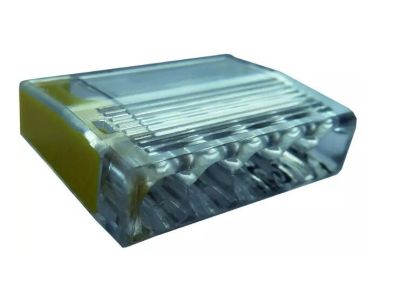

Złączka instalacyjna PSK 525v2GE 5x 0,5-2,5mm2 żółta 057099 | 05106363 PROTEC.class

Opis i Kluczowe Cechy

Złączka instalacyjna PSK 525v2GE marki PROTEC to zaawansowane rozwiązanie przeznaczone do szybkiego i bezpiecznego łączenia przewodów w instalacjach elektrycznych. Model ten umożliwia podłączenie do 5 przewodów o przekroju znamionowym od 0,5 mm² do 2,5 mm², co czyni go niezwykle uniwersalnym elementem w arsenale każdego elektroinstalatora. Dzięki zastosowaniu bezśrubowego zacisku sprężynowego, montaż odbywa się błyskawicznie, eliminując ryzyko poluzowania się styku pod wpływem drgań lub zmian temperatury.

• Przezroczysta obudowa: Pozwala na wizualną weryfikację prawidłowego osadzenia przewodu oraz sprawdzenie długości odizolowania.
• Wysoka obciążalność: Prąd znamionowy na poziomie 24 A oraz napięcie znamionowe 450 V pozwalają na bezpieczną pracę w standardowych obwodach gniazdowych i oświetleniowych.
• Materiały najwyższej jakości: Części przewodzące wykonane z cynowanego mosiądzu w połączeniu ze stalową sprężyną gwarantują doskonałą przewodność i trwałość mechaniczną.
• Gniazdo testowe: Zintegrowany punkt pomiarowy umożliwia bezpieczne sprawdzenie obecności napięcia bez konieczności demontażu złączki.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa pożarowego i materiałowego. Obudowa wykonana jest z tworzywa sztucznego o właściwościach samogasnących, co potwierdza klasa palności UL 94V-2. Dodatkowo, złączka jest całkowicie bezhalogenowa, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów korozyjnych, chroniąc zdrowie ludzi oraz infrastrukturę techniczną budynku. Urządzenie spełnia rygorystyczne wymogi dla osprzętu instalacyjnego przeznaczonego do pracy w temperaturze otoczenia do 60 °C.

Zastosowanie

Złączka PSK 525v2GE znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do:

• Łączenia obwodów w puszkach podtynkowych i natynkowych.
• Rozdzielania zasilania w oprawach oświetleniowych.
• Prac modernizacyjnych, gdzie ograniczona przestrzeń wymaga stosowania kompaktowych komponentów.
• Systemów automatyki budynkowej, gdzie liczy się pewność styku i szybkość krosowania sygnałów.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy i bezpieczeństwo, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Przewód należy odizolować na długości dokładnie 11 mm. Zbyt krótkie odizolowanie może skutkować brakiem styku, natomiast zbyt długie grozi porażeniem lub zwarciem.
• Weryfikacja: Po wsunięciu przewodu do oporu, należy sprawdzić przez przezroczystą obudowę, czy miedź znajduje się w strefie zacisku.
• Temperatura: Należy unikać montażu w miejscach, gdzie temperatura otoczenia może trwale przekraczać 60 °C.
• Demontaż: W razie potrzeby rozłączenia, należy mocno trzymać złączkę i wyciągać przewód, wykonując jednocześnie ruchy obrotowe w lewo i w prawo.

FAQ

Czy złączka nadaje się do przewodów typu linka?
Złączka jest dedykowana głównie do przewodów sztywnych (drut). W przypadku stosowania linek należy upewnić się, że są one zakończone odpowiednią tulejką zaciskową, o ile instrukcja szczegółowa dopuszcza takie rozwiązanie dla danego typu zacisku sprężynowego.

Jakie jest znaczenie żółtego koloru elementu?
Kolor żółty w serii PSK ułatwia szybką identyfikację liczby torów (5-przewodowa) oraz ułatwia organizację okablowania wewnątrz rozdzielnicy lub puszki.

Czy można używać tej złączki w instalacjach zewnętrznych?
Tak, pod warunkiem umieszczenia jej w puszce instalacyjnej o odpowiednim stopniu ochrony IP (np. IP55 lub wyższym), chroniącej przed bezpośrednim wpływem wilgoci.
