Złączka instalacyjna PSK 425v2R 4x 0,5-2,5mm2 czerwona 057098 | 05106362 PROTEC.class

Opis i Kluczowe Cechy

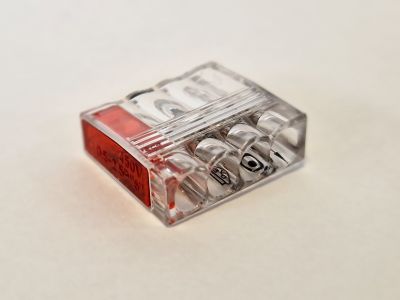

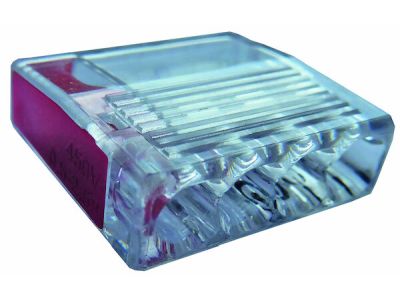

Złączka instalacyjna PSK 425v2R marki PROTEC to zaawansowane rozwiązanie dedykowane dla profesjonalnych elektroinstalatorów, poszukujących niezawodności i szybkości montażu. Jest to kompaktowa złączka 4-przewodowa, która wykorzystuje technologię bezśrubowego zacisku sprężynowego. Dzięki temu rozwiązaniu, połączenie przewodów o przekroju od 0,5 mm² do 2,5 mm² odbywa się błyskawicznie i gwarantuje stały docisk, eliminując ryzyko poluzowania się styku pod wpływem drgań czy zmian temperatury.

• Wysoka obciążalność: Prąd znamionowy na poziomie 24 A oraz napięcie znamionowe 450 V pozwalają na bezpieczne stosowanie złączki w standardowych obwodach oświetleniowych i gniazdowych.
• Przezroczysta obudowa: Wykonana z wysokiej jakości tworzywa sztucznego, umożliwia wzrokową weryfikację prawidłowego osadzenia przewodu w zacisku.
• Materiały premium: Części przewodzące wykonane z cynowanego mosiądzu w połączeniu ze stalową sprężyną zapewniają doskonałą przewodność i odporność na korozję.
• Gniazdo testowe: Zintegrowany punkt pomiarowy pozwala na bezpieczne sprawdzenie obecności napięcia bez konieczności demontażu połączenia.
• Bezpieczeństwo pożarowe: Materiał obudowy jest bezhalogenowy i samogasnący, spełniając rygorystyczną klasę palności UL 94V-2.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Zastosowanie materiałów samogasnących zgodnie z klasyfikacją UL 94V-2 minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Konstrukcja bezhalogenowa sprawia, że w trakcie ewentualnego pożaru złączka nie wydziela toksycznych gazów korozyjnych, co jest kluczowe w budynkach użyteczności publicznej i obiektach o zaostrzonych rygorach bezpieczeństwa pożarowego.

Zastosowanie

Złączka PSK 425v2R znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki swoim kompaktowym wymiarom idealnie nadaje się do:

• Łączenia przewodów w puszkach elektroinstalacyjnych podtynkowych i natynkowych.
• Montażu systemów oświetleniowych, w tym opraw LED, gdzie wymagana jest precyzja i oszczędność miejsca.
• Rozdzielnic modułowych jako element pomocniczy przy krosowaniu połączeń.
• Instalacji automatyki budynkowej, gdzie wymagana jest pewność styku dla przewodów o przekroju do 2,5 mm².

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość i bezpieczeństwo połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Przewód należy odizolować na długości dokładnie 11 mm. Prawidłowa długość odizolowania gwarantuje pełne schowanie miedzi w komorze zaciskowej.
• Typ przewodu: Złączka jest przeznaczona do przewodów sztywnych (drut). W przypadku stosowania linek należy upewnić się, że są one zakończone odpowiednią tulejką kablową.
• Temperatura pracy: Należy pamiętać, że maksymalna temperatura otoczenia dla tego modelu wynosi 60 °C.
• Weryfikacja: Po wsunięciu przewodu należy lekko go pociągnąć, aby upewnić się, że sprężyna poprawnie zablokowała żyłę, oraz sprawdzić przez przezroczystą obudowę, czy izolacja dochodzi do czoła zacisku.

FAQ

1. Czy złączka PSK 425v2R może być używana w instalacjach zewnętrznych?
Tak, pod warunkiem umieszczenia jej w puszce instalacyjnej o odpowiednim stopniu ochrony IP (np. IP65), chroniącej przed bezpośrednim działaniem wilgoci.

2. Czy można łączyć ze sobą przewody o różnych przekrojach w jednej złączce?
Tak, konstrukcja zacisków sprężynowych pozwala na niezależne i pewne trzymanie przewodów w zakresie od 0,5 mm² do 2,5 mm² w obrębie jednej złączki.

3. Do czego służy czerwony kolor elementu złączki?
Kolorystyka ułatwia szybką identyfikację serii produktu lub konkretnego obwodu w gęsto okablowanej puszce, co znacząco przyspiesza prace serwisowe.
