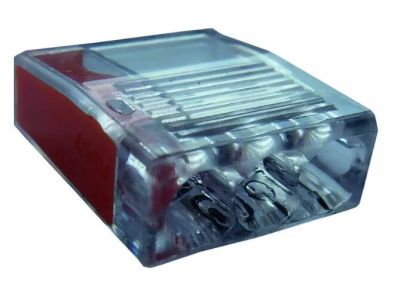

Złączka instalacyjna PSK 325v2O 3x 0,5-2,5mm2 pomarańczowa 057097 | 05106361 PROTEC.class

Opis i Kluczowe Cechy

Złączka instalacyjna PSK 325v2O to profesjonalne rozwiązanie od renomowanego producenta PROTEC, zaprojektowane z myślą o maksymalnej efektywności i bezpieczeństwie w pracach elektroinstalacyjnych. Jest to kompaktowa złączka 3-przewodowa, która wykorzystuje zaawansowany bezśrubowy zacisk sprężynowy. Taka konstrukcja eliminuje konieczność używania narzędzi podczas montażu i gwarantuje stały docisk przewodu, co jest kluczowe dla uniknięcia poluzowania styków pod wpływem drgań lub zmian temperatury.

• Przekrój znamionowy: Zakres od 0,5 mm² do 2,5 mm² pozwala na stabilne przesyłanie energii w większości standardowych obwodów oświetleniowych i gniazdowych.
• Parametry elektryczne: Napięcie znamionowe wynoszące 450 V oraz prąd znamionowy na poziomie 24 A zapewniają szeroki margines bezpieczeństwa w instalacjach niskiego napięcia.
• Wizualna kontrola: Przezroczysta obudowa wykonana z wysokiej jakości tworzywa sztucznego umożliwia instalatorowi natychmiastową weryfikację prawidłowego osadzenia przewodu w zacisku.
• Gniazdo testowe: Zintegrowany punkt pomiarowy pozwala na bezpieczne sprawdzenie obecności napięcia za pomocą standardowego próbnika, bez konieczności demontażu połączenia.
• Bezpieczeństwo materiałowe: Produkt jest całkowicie bezhalogenowy, co minimalizuje emisję toksycznych gazów w przypadku pożaru.

Zgodność z Normami

Złączka PSK 325v2O została zaprojektowana zgodnie z najwyższymi standardami przemysłowymi. Materiał obudowy posiada klasę palności UL 94V-2, co oznacza, że jest to tworzywo samogasnące, które zatrzymuje proces palenia w krótkim czasie po usunięciu źródła ognia. Elementy przewodzące prąd wykonane są z cynowanego mosiądzu, co w połączeniu ze stalową sprężyną dociskową zapewnia doskonałą odporność na korozję oraz optymalne parametry przewodzenia prądu, zgodne z europejskimi normami dla osprzętu łączeniowego.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokiej niezawodności, złączka znajduje zastosowanie w wielu obszarach branży elektro-technicznej:

• Łączenie przewodów sztywnych w puszkach instalacyjnych podtynkowych i natynkowych.
• Rozdzielanie obwodów w systemach oświetlenia LED oraz tradycyjnego.
• Instalacje w budownictwie mieszkaniowym, biurowym oraz przemysłowym.
• Prace modernizacyjne, gdzie ograniczona przestrzeń w puszkach wymaga stosowania osprzętu o niewielkich gabarytach.

Wskazówki Montażowe

Aby zapewnić trwałe i bezpieczne połączenie elektryczne, należy stosować się do poniższych wytycznych inżynieryjnych:

• Odizolowanie: Przewód należy odizolować na długości dokładnie 11 mm. Prawidłowa długość odizolowania gwarantuje, że część czynna znajdzie się w całości w zacisku, a izolacja oprze się o wewnętrzny kołnierz ochronny.
• Montaż: Odizolowany przewód należy wsunąć zdecydowanym ruchem do oporu w jeden z trzech otworów zaciskowych.
• Weryfikacja: Po montażu należy sprawdzić przez przezroczystą obudowę, czy przewód jest wsunięty do końca.
• Warunki pracy: Należy pamiętać, że maksymalna temperatura otoczenia dla tego modelu wynosi 60 °C.

FAQ

1. Czy złączka PSK 325v2O może być stosowana w miejscach narażonych na wysoką temperaturę?
Maksymalna temperatura otoczenia dla tej złączki to 60 °C, co jest wystarczające dla standardowych instalacji budynkowych. W przypadku ekstremalnych warunków przemysłowych należy zweryfikować temperaturę roboczą wewnątrz puszki.

2. Jakie przewody można łączyć za pomocą tej złączki?
Złączka jest dedykowana do przewodów o przekroju od 0,5 mm² do 2,5 mm². Konstrukcja zacisku sprężynowego najlepiej współpracuje z przewodami typu drut.

3. Czy złączka jest wielorazowego użytku?
Zacisk sprężynowy umożliwia demontaż przewodu poprzez jego jednoczesne wykręcanie i wyciąganie, jednak dla zachowania najwyższych parametrów bezpieczeństwa w nowych instalacjach zaleca się stosowanie nowych złączek.
