Złączka instalacyjna PSK 225v2W 2x 0,5-2,5mm2 biała 057096 | 05106360 PROTEC.class

Opis i Kluczowe Cechy

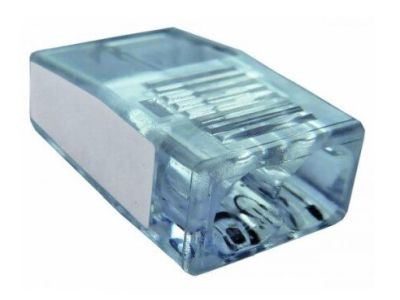

Złączka instalacyjna PSK 225v2W marki PROTEC to zaawansowane rozwiązanie przeznaczone do szybkiego i bezpiecznego łączenia przewodów w instalacjach elektrycznych. Wyposażona w 2-przewodowy system zaciskowy, pozwala na obsługę przewodów o przekroju znamionowym od 0,5 mm² do 2,5 mm², co zapewnia szerokie spektrum zastosowań w budownictwie mieszkaniowym i przemysłowym. Dzięki zastosowaniu bezśrubowego mechanizmu zaciskowego, montaż odbywa się błyskawicznie, eliminując ryzyko poluzowania się styku pod wpływem drgań.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 24 A oraz napięcie znamionowe 450 V pozwalają na bezpieczną pracę w standardowych obwodach zasilających i oświetleniowych.
• Trwałość materiałowa: Części przewodzące wykonane z cynowanego mosiądzu w połączeniu ze stalową sprężyną gwarantują doskonałą przewodność i odporność na korozję.
• Przezroczysta obudowa: Umożliwia wzrokową weryfikację prawidłowego osadzenia przewodu w zacisku, co znacząco podnosi bezpieczeństwo instalacji.
• Gniazdo testowe: Zintegrowany punkt pomiarowy pozwala na przeprowadzenie testów napięcia bez konieczności demontażu złączki.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa pożarowego i materiałowego. Obudowa wykonana z tworzywa sztucznego posiada klasę palności UL 94V-2, co oznacza, że jest to materiał samogasnący, ograniczający rozprzestrzenianie się ognia w przypadku awarii instalacji. Dodatkowo, złączka jest całkowicie bezhalogenowa, co jest kluczowe w budynkach o zaostrzonych rygorach bezpieczeństwa, gdyż w trakcie pożaru nie wydziela toksycznych gazów korozyjnych.

Zastosowanie

Złączka PSK 225v2W znajduje szerokie zastosowanie w profesjonalnych pracach elektroinstalacyjnych. Jest idealnym wyborem do puszek elektroinstalacyjnych podtynkowych i natynkowych, systemów oświetleniowych oraz szaf sterowniczych, gdzie liczy się oszczędność miejsca i niezawodność. Możliwość pracy w temperaturze otoczenia do 60 °C sprawia, że produkt sprawdza się nawet w wymagających warunkach termicznych, typowych dla gęsto upakowanych rozdzielnic.

Wskazówki Montażowe

Aby zapewnić optymalne parametry styku i długowieczność połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie przewodu: Należy precyzyjnie zdjąć izolację z przewodu na długości 11 mm. Zbyt krótkie odizolowanie może uniemożliwić prawidłowe zatrzaśnięcie sprężyny, natomiast zbyt długie grozi odsłonięciem części czynnych.
• Weryfikacja: Po wsunięciu przewodu należy sprawdzić przez przezroczystą obudowę, czy miedź dotarła do ogranicznika.
• Typ przewodu: Złączka jest dedykowana do przewodów sztywnych (drut). W przypadku stosowania linek należy upewnić się, że są one zakończone odpowiednią tulejką zaciskową (jeśli dopuszcza to specyfikacja techniczna projektu).

FAQ

Czy złączka może być stosowana w instalacjach zewnętrznych?
Tak, pod warunkiem umieszczenia jej w puszce instalacyjnej o odpowiednim stopniu ochrony IP, dostosowanym do warunków panujących na zewnątrz.

Czy złączka jest wielorazowego użytku?
Mechanizm sprężynowy pozwala na demontaż przewodu poprzez jego jednoczesne wykręcanie i wyciąganie, jednak dla zachowania najwyższej pewności styku w nowych instalacjach zaleca się stosowanie nowych złączek.

Jakie jest przeznaczenie gniazda testowego?
Gniazdo testowe umożliwia wprowadzenie sondy próbnika napięcia lub multimetru, co pozwala na szybką diagnostykę obwodu bez przerywania ciągłości pracy instalacji.
