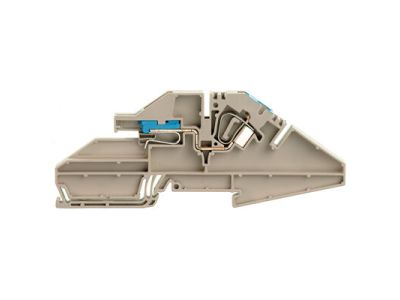

Złączka instalacyjna piętrowa ZDK 4S/NT | 1733280000 Weidmuller

Opis i Kluczowe Cechy

Złączka instalacyjna piętrowa oznaczona symbolem ZDK 4S/NT (numer katalogowy 1733280000) to sprawdzony element do tworzenia rozgałęzionych połączeń w rozdzielnicach i szafach sterowniczych. Dzięki konstrukcji piętrowej umożliwia prowadzenie kilku niezależnych obwodów w jednym module, co przekłada się na oszczędność miejsca na szynie oraz czytelniejszy układ okablowania.

• Konstrukcja piętrowa: Umożliwia wyprowadzenie kilku przewodów z jednego punktu przyłączeniowego, co skraca czas montażu i redukuje ilość potrzebnych złączek.
• Materiał izolacyjny o wysokiej odporności termicznej: Zapewnia bezpieczną pracę w podwyższonej temperaturze otoczenia, typowej dla zamkniętych rozdzielnic.
• Uniwersalne zaciski śrubowe: Gwarantują pewne i trwałe połączenie przewodów o odpowiednim przekroju, minimalizując ryzyko poluzowania pod wpływem wibracji.
• Kompatybilność z szyną TH35 (DIN): Ułatwia szybki montaż i demontaż bez użycia narzędzi, zgodnie z typową praktyką instalacyjną.
• Oznaczenie styków i funkcji: Przejrzyste oznaczenia na obudowie ułatwiają identyfikację torów prądowych oraz dokumentację techniczną.

Zgodność z Normami

Złączka instalacyjna ZDK 4S/NT została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe dane dotyczące konkretnych norm (np. prądów znamionowych, napięć) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki swojej budowie złączka piętrowa ZDK 4S/NT znajduje zastosowanie wszędzie tam, gdzie potrzebna jest rozdzielcza, bezpieczna i oszczędna organizacja połączeń elektrycznych. Sprawdza się szczególnie w instalacjach wymagających wyraźnego oddzielenia obwodów.

• Łączenie i rozgałęzianie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Tworzenie punktów przyłączeniowych dla odbiorników oświetleniowych, gniazd wtykowych oraz urządzeń sterujących.
• Budowa szaf sterowniczych w automatyce przemysłowej – jako element pośredniczący między aparaturą modułową a przewodami obwodów wykonawczych.
• Stosowanie w instalacjach tymczasowych na placach budowy oraz w systemach dystrybucji energii.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez personel posiadający ważne uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie mechanizmu blokującego. Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta dostarczoną wraz z wyrobem. Po zamontowaniu zaleca się sprawdzenie siły zacisku oraz ciągłości połączenia.

FAQ

• Czy złączka ZDK 4S/NT jest przystosowana do montażu w standardowej rozdzielnicy? Tak, złączka została zaprojektowana do montażu na szynie TH35 (DIN 35 mm), która jest powszechnie stosowana w rozdzielnicach budynkowych i przemysłowych. Posiada typową dla aparatury modułowej wysokość montażową.
• Jaki stopień ochrony ma ta złączka? Podobnie jak większość aparatury przeznaczonej do montażu wewnątrz rozdzielnic, złączka oferuje stopień ochrony IP20. Oznacza to ochronę przed dotknięciem części niebezpiecznych palcem, ale nie przed wnikaniem wody. Montaż w obudowie o wyższym IP zapewnia dodatkową ochronę środowiskową.
• Jakie narzędzie jest potrzebne do podłączenia przewodu? Do dokręcenia zacisku śrubowego wystarczy standardowy wkrętak płaski lub krzyżakowy dopasowany do rozmiaru śruby.
