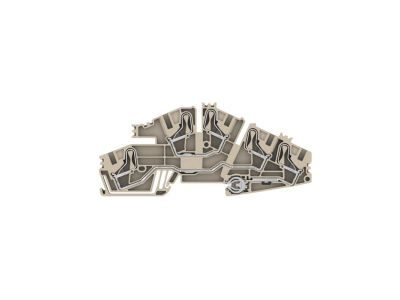

Złączka instalacyjna piętrowa PDL 6 S/L/L/PE | 1411330000 Weidmuller

Opis i Kluczowe Cechy

Złączka instalacyjna piętrowa PDL 6 S/L/L/PE (symbol 1411330000) to element służący do bezpiecznego i niezawodnego łączenia przewodów w rozdzielnicach oraz szafach sterowniczych. Dzięki konfiguracji S/L/L/PE umożliwia jednoczesne podłączenie przewodu szyny, dwóch przewodów fazowych oraz przewodu ochronnego w jednym module, co upraszcza okablowanie i oszczędza miejsce.

• Konfiguracja S/L/L/PE: dedykowane zaciski dla przewodu szyny (S), dwóch faz (L) oraz przewodu ochronnego (PE) – ułatwia prowadzenie instalacji zgodnie z wymaganiami ochrony przeciwporażeniowej.
• Konstrukcja piętrowa: dwa poziomy zacisków pozwalają na gęstsze upakowanie połączeń na szynie TH35, co przekłada się na oszczędność miejsca w rozdzielnicy.
• Przeznaczenie do przewodów miedzianych: standardowo stosowana do łączenia przewodów jedno- i wielożyłowych o odpowiednim przekroju (szczegółowe dane w karcie katalogowej).
• Łatwy montaż: szybkie i pewne łączenie bez potrzeby stosowania specjalistycznych narzędzi (system przykręcany lub sprężynowy w zależności od wersji).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Złączki instalacyjne przeznaczone są do użytku w instalacjach niskiego napięcia zgodnie z zasadami sztuki inżynierskiej.

Zastosowanie

Złączka PDL 6 S/L/L/PE znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, automatyce budynkowej oraz przemyśle, wszędzie tam, gdzie potrzebne jest bezpieczne i uporządkowane łączenie przewodów.

• Rozdzielnice główne i podrozdzielnice – połączenie szyn zbiorczych z obwodami odbiorczymi.
• Szafy sterownicze – podłączanie przewodów fazowych i ochronnych do styczników, przekaźników i innych urządzeń.
• Instalacje oświetleniowe i gniazd wtykowych – rozgałęzianie obwodów z zachowaniem ciągłości przewodu PE.
• Systemy automatyki budynkowej – okablowanie szyn sterujących i zasilających.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odbezpieczony. Złączkę montuje się na szynie TH35 (DIN) – należy ją zatrzasnąć, aż do usłyszenia kliknięcia. Przewody podłącza się zgodnie z oznaczeniami (S, L, L, PE), dokręcając śruby z momentem zgodnym z dokumentacją producenta. Przekrój przewodów oraz długość odizolowanej żyły muszą być dobrane do zacisku (szczegółowe dane w karcie katalogowej produktu).

FAQ

• Jaki jest stopień ochrony (IP) złączki? Standardowo aparatura instalacyjna montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 – oznacza to ochronę przed dotknięciem palcami i ciałami stałymi o średnicy powyżej 12,5 mm. Szczegółowe dane dla konkretnego modelu należy sprawdzić w dokumentacji.
• Czy złączka jest odpowiednia zarówno dla przewodów jednożyłowych, jak i wielożyłowych? Tak, typowe złączki piętrowe są przystosowane do obu typów przewodów, jednak rzeczywiste dopuszczalne przekroje i rodzaje przewodów muszą być zgodne z danymi technicznymi producenta – brak tych informacji w źródle uniemożliwia podanie konkretnych wartości.
• Jak odróżnić zacisk S od L i PE? Oznaczenia są nadrukowane na obudowie złączki. Zazwyczaj S oznacza zacisk przeznaczony do podłączenia przewodu szyny (lub połączenia wyrównawczego), L to zaciski fazowe, a PE to zacisk ochronny. Należy bezwzględnie przestrzegać tych oznaczeń podczas montażu.
