Złączka instalacyjna piętrowa 2,5mm2, NT/L/PE, szara, z łącznikiem suwakowym TOPJOBS | 2003-7641 Wago

Opis i Kluczowe Cechy

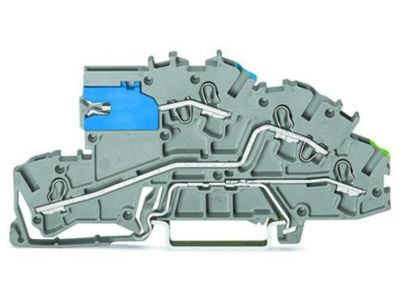

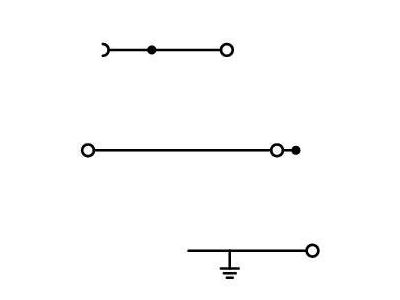

Złączka instalacyjna piętrowa WAGO 2003-7641 to zaawansowane rozwiązanie z serii TOPJOB S, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach oświetleniowych i gniazdowych, zapewniając jednocześnie minimalne straty napięcia. Konstrukcja wielopoziomowa integruje w jednej obudowie trzy kluczowe funkcje: rozłączalny przewód neutralny (NT) wyposażony w łącznik suwakowy, tor fazowy (L) oraz zacisk ochronny (PE), który automatycznie kontaktuje się z szyną montażową. Dzięki technologii Push-in CAGE CLAMP, montaż przewodów typu drut oraz linek z tulejkami odbywa się beznarzędziowo, co znacząco przyspiesza prace instalacyjne i eliminuje ryzyko błędów montażowych.

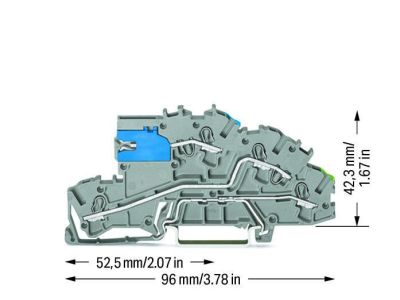

• Oszczędność miejsca: Szerokość zaledwie 5,2 mm pozwala na optymalne wykorzystanie przestrzeni na szynie DIN.
• Technologia Push-in: Bezpośredni montaż przewodów sztywnych bez użycia narzędzi.
• Łącznik suwakowy NT: Umożliwia szybkie i bezpieczne odłączenie toru neutralnego podczas pomiarów rezystancji izolacji.
• Wyraźne znakowanie: Każdy poziom posiada dedykowane miejsce na opis, co ułatwia identyfikację obwodów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Złączka spełnia wymagania normy IEC/EN 60947-7-1, która określa parametry dla złączek przepustowych, oraz normy IEC/EN 60947-7-2 dotyczącą złączek ochronnych z zaciskiem PE. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością na prądy pełzne oraz są zgodne z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Złączka WAGO 2003-7641 jest dedykowana do nowoczesnych instalacji budynkowych oraz przemysłowych. Znajduje szerokie zastosowanie w rozdzielnicach głównych i piętrowych, gdzie wymagana jest wysoka gęstość upakowania komponentów. Jest idealnym wyborem dla instalatorów realizujących pomiary okresowe, ponieważ zintegrowany suwak NT eliminuje konieczność fizycznego odpinania przewodów neutralnych. Produkt doskonale sprawdza się w systemach automatyki budynkowej oraz w szafach sterowniczych niskiego napięcia.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS 35 (DIN). Aby zapewnić najwyższą jakość połączenia, należy odizolować przewód na długości od 10 do 12 mm. Przewody typu drut oraz linki z tulejkami należy wprowadzać bezpośrednio do otworu zaciskowego. W przypadku stosowania linek bez tulejek, należy użyć wkrętaka w celu otwarcia sprężyny Push-in CAGE CLAMP. Łącznik suwakowy toru neutralnego powinien być obsługiwany za pomocą dedykowanego przyrządu montażowego lub standardowego wkrętaka płaskiego, co gwarantuje pewne i trwałe przełączenie stanu obwodu.

FAQ

• Czy złączka wymaga stosowania tulejek na linkach? Nie jest to wymagane, technologia Push-in CAGE CLAMP obsługuje linki bez tulejek, jednak ich montaż wymaga wtedy użycia narzędzia do otwarcia zacisku.
• Jaki jest maksymalny prąd znamionowy dla tej złączki? Złączka jest zaprojektowana dla prądu znamionowego 24 A przy przekroju 2,5 mm², co odpowiada standardowym zabezpieczeniom obwodów odbiorczych.
• Czy do złączki potrzebna jest płytka końcowa? Tak, dla zachowania odpowiedniego stopnia ochrony i izolacji, na końcu bloku złączek należy zamontować dedykowaną płytkę zamykającą.
