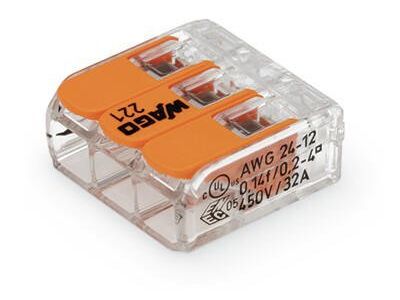

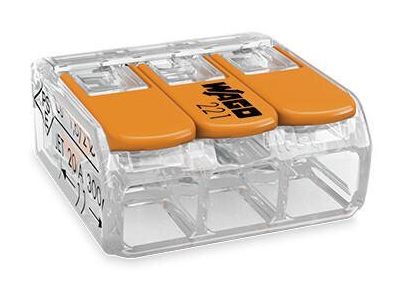

Złączka instalacyjna Compact 3-przewodowa, z dźwigniami, do wszystkich rodzajów przewodów | 221-413 Wago

Opis i Kluczowe Cechy

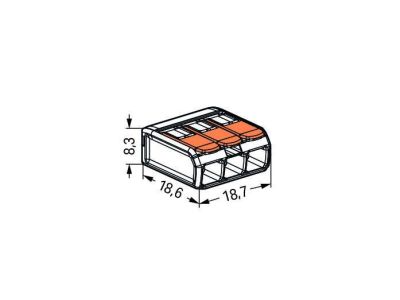

Złączka instalacyjna WAGO z serii 221-413 to zaawansowane rozwiązanie technologiczne, które zrewolucjonizowało sposób łączenia przewodów w puszkach elektroinstalacyjnych. Model ten charakteryzuje się kompaktową konstrukcją, która zajmuje do 40% mniej miejsca w porównaniu do starszych serii, co jest kluczowe przy montażu w ciasnych przestrzeniach. Przezroczysta obudowa pozwala na natychmiastową wizualną weryfikację prawidłowości wprowadzenia przewodu oraz sprawdzenie, czy izolacja została zdjęta na odpowiedniej długości. Zastosowanie innowacyjnych dźwigni blokujących umożliwia beznarzędziowy montaż i demontaż przewodów, co znacząco skraca czas prac instalacyjnych. Złączka jest przystosowana do pracy w podwyższonej temperaturze otoczenia wynoszącej aż 85°C, co gwarantuje stabilność połączenia nawet w wymagających warunkach termicznych.

• Możliwość łączenia wszystkich rodzajów przewodów: drutowych, linkowych oraz wielodrutowych.
• Przezroczysta obudowa zapewniająca pełną kontrolę wzrokową połączenia.
• Dwa otwory pomiarowe pozwalające na bezpieczne sprawdzenie napięcia bez konieczności demontażu złącza.
• Ergonomiczne dźwignie wymagające minimalnej siły przy otwieraniu i zamykaniu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Złączka spełnia wymagania normy EN 60664, co potwierdza jej wysoką odporność na przepięcia oraz odpowiednią izolację elektryczną. Posiada liczne certyfikaty międzynarodowe, w tym znaki jakości VDE, UL oraz ENEC, co dopuszcza ją do użytku w instalacjach profesjonalnych na całym świecie. Materiały użyte do produkcji są wolne od halogenów i spełniają dyrektywy środowiskowe RoHS.

Zastosowanie

WAGO 221-413 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest idealnym wyborem do łączenia opraw oświetleniowych, systemów sterowania roletami, a także w instalacjach nagłośnieniowych i alarmowych. Dzięki uniwersalności zacisku, złączka pozwala na łączenie przewodów o różnych przekrojach w obrębie jednego zacisku, co jest nieocenione przy modernizacji starych instalacji, gdzie często spotykamy mieszane typy okablowania. Wysoka odporność termiczna pozwala na stosowanie jej w pobliżu źródeł ciepła, takich jak nowoczesne moduły LED.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość i bezpieczeństwo połączenia, należy przestrzegać kilku kluczowych zasad montażowych:

• Izolację z przewodu należy zdjąć na długości dokładnie 11 mm (wskaźnik długości znajduje się na obudowie złączki).
• Przewód należy wprowadzić do oporu w otwarty zacisk, a następnie zatrzasnąć dźwignię do pozycji zrównanej z obudową.
• Dzięki przezroczystej obudowie należy upewnić się, że odizolowana część przewodu nie wystaje poza obrys złączki, co zapobiega przypadkowym zwarciom.
• W przypadku przewodów linkowych nie jest wymagane stosowanie tulejek zaciskowych, co upraszcza proces przygotowania kabla.

FAQ

Czy złączka 221-413 może być używana wielokrotnie?
Tak, mechanizm dźwigniowy pozwala na wielokrotne otwieranie i zamykanie zacisku bez utraty parametrów technicznych i siły trzymania przewodu.

Czy można łączyć ze sobą drut i linkę w jednej złączce?
Tak, konstrukcja zacisku CAGE CLAMP pozwala na niezależne i bezpieczne łączenie różnych typów przewodów w jednym module.

Jaka jest maksymalna temperatura pracy?
Złączka jest dopuszczona do pracy w temperaturze otoczenia do 85°C, co czyni ją jedną z najbardziej wytrzymałych złączek instalacyjnych na rynku.
