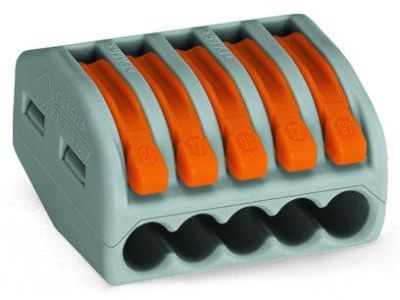

Złączka instalacyjna 5x4mm 5-przewodowa z dźwigniami, szara (40szt) | 222-415 Wago

Opis i Kluczowe Cechy

Złączka instalacyjna WAGO z serii 222, o numerze katalogowym 222-415, to uznany standard w branży elektroinstalacyjnej, zapewniający najwyższy poziom bezpieczeństwa i niezawodności połączeń. Jest to model 5-przewodowy, który umożliwia szybkie i pewne łączenie przewodów o przekroju do 4 mm². Kluczowym elementem konstrukcyjnym są intuicyjne dźwignie (zacisk typu CAGE CLAMP®), które eliminują konieczność użycia narzędzi podczas montażu, co znacząco skraca czas prac instalacyjnych. Produkt charakteryzuje się wysoką odpornością termiczną – maksymalna temperatura dopuszczalna długotrwale wynosi aż 85°C, co pozwala na bezpieczną eksploatację w wymagających warunkach środowiskowych oraz przy dużych obciążeniach prądowych.

• Możliwość łączenia przewodów linkowych, jednodrutowych oraz wielodrutowych w jednej obudowie.
• Przekrój znamionowy wynoszący 4 mm² gwarantuje stabilne przesyłanie energii bez ryzyka przegrzania styku.
• Przezroczysta obudowa (w wybranych sekcjach) lub ergonomiczny kształt ułatwiający chwyt.
• Zintegrowany otwór pomiarowy pozwalający na sprawdzenie napięcia bez demontażu połączenia.

Zgodność z Normami

Złączki WAGO 222-415 są projektowane i produkowane zgodnie z rygorystycznymi normami międzynarodowymi, co czyni je dopuszczonymi do użytku w profesjonalnych instalacjach budynkowych i przemysłowych. Spełniają one wymagania normy EN 60998, dotyczącej osprzętu połączeniowego do obwodów niskiego napięcia. Dzięki zastosowaniu materiałów samogasnących i wysokiej jakości miedzi elektrolitycznej, produkt zapewnia długowieczność i odporność na starzenie materiałowe, co jest kluczowe dla zachowania ciągłości zasilania i ochrony przeciwpożarowej.

Zastosowanie

Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie liczy się pewność styku i szybkość montażu. Jest idealnym rozwiązaniem do puszek elektroinstalacyjnych, szaf sterowniczych oraz systemów oświetleniowych. Dzięki obsłudze przewodów o przekroju 4 mm², złączka doskonale radzi sobie w obwodach siłowych oraz w instalacjach zasilających urządzenia o większym poborze mocy. Możliwość łączenia różnych typów przewodów (np. sztywnego drutu z elastyczną linką) sprawia, że jest to niezastąpione narzędzie przy modernizacjach starych instalacji oraz przy montażu nowoczesnej automatyki budynkowej.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy złączki WAGO 222-415, należy przestrzegać poniższych zasad:

• Długość odizolowania przewodu powinna być zgodna z oznaczeniem na obudowie (zazwyczaj ok. 9-10 mm), co gwarantuje pełne wprowadzenie żyły do komory zaciskowej.
• Dźwignię należy unieść do oporu w pionie, wprowadzić odizolowany przewód, a następnie opuścić dźwignię do pozycji wyjściowej, blokując przewód w zacisku.
• W przypadku montażu w szafach rozdzielczych, zaleca się stosowanie dedykowanych adapterów montażowych na szynę DIN (TS 35), co pozwala na zachowanie porządku w okablowaniu.
• Należy unikać przekraczania maksymalnej temperatury pracy 85°C, aby nie doprowadzić do degradacji izolacji przewodów współpracujących.

FAQ

Czy złączka 222-415 może być używana do przewodów aluminiowych?
Standardowo złączki te są przeznaczone do miedzi. W przypadku przewodów aluminiowych wymagane jest zastosowanie specjalnej pasty stykowej WAGO Alu-Plus, która usuwa warstwę tlenków i chroni przed korozją elektrolityczną.

Jaka jest różnica między serią 222 a nowszą 221?
Seria 222 jest klasycznym rozwiązaniem o większych gabarytach, cenionym za solidność i sprawdzoną konstrukcję, podczas gdy seria 221 jest mniejsza i posiada w pełni przezroczystą obudowę. Obie serie oferują ten sam wysoki poziom bezpieczeństwa.

Czy złączki można używać wielokrotnie?
Tak, mechanizm dźwigniowy pozwala na wielokrotne otwieranie i zamykanie zacisku bez utraty jakości połączenia elektrycznego, co jest ogromną zaletą przy serwisowaniu instalacji.
