Złączka do połączeń wielożyłowych MC-525RJ | MC-525RJ Trytyt

Opis i Kluczowe Cechy

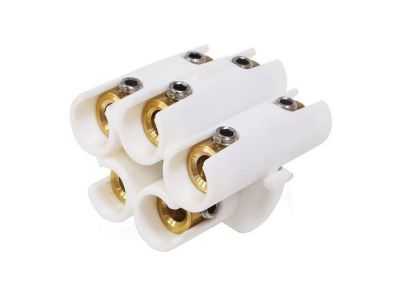

Złączka skręcana izolowana MC-525RJ (symbol MC-525RJ) to specjalistyczny element przeznaczony do szybkiego i trwałego wykonywania połączeń doczołowych w instalacjach elektrycznych. Wyposażona w zacisk śrubowy imbusowy zapewnia pewny i powtarzalny docisk żył przewodów, co gwarantuje wysoką jakość połączenia i minimalizuje ryzyko luzowania się styku.

• Zacisk śrubowy imbusowy: Ułatwia precyzyjne dokręcanie kluczem imbusowym, zapewniając równomierny docisk wszystkich żył i eliminując ryzyko uszkodzenia izolacji.
• Izolowana obudowa: Zapewnia ochronę przed przypadkowym zwarciem i dotykiem, zwiększając bezpieczeństwo podczas montażu i eksploatacji.
• Wielotorowość: Umożliwia jednoczesne łączenie kilku żył przewodów o różnych przekrojach w jednym punkcie, co upraszcza budowę rozgałęzień i oszczędza miejsce w skrzynkach i szafach.
• Szybki montaż: Skręcana konstrukcja pozwala na szybkie i pewne wykonanie połączenia bez konieczności lutowania ani spawania.
• Uniwersalność zastosowania: Idealna do rozgałęzień, łączenia kabli o różnych średnicach oraz wykonywania połączeń tymczasowych i stałych w instalacjach przemysłowych i budowlanych.

Zgodność z Normami

Złączka MC-525RJ spełnia wymagania norm europejskich dotyczących bezpieczeństwa izolacji i połączeń elektrycznych. Produkt posiada deklarację zgodności CE.

Zastosowanie

Złączka MC-525RJ znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających pewnych i bezpiecznych połączeń wielotorowych.

• Wykonywanie rozgałęzień w rozdzielnicach i skrzynkach instalacyjnych – szybkie grupowanie przewodów.
• Łączenie kabli o różnych przekrojach żył w instalacjach przemysłowych i maszynach.
• Montaż instalacji oświetleniowych i gniazdkowych – pewne połączenia w punktach rozgałęzień.
• Stosowanie w instalacjach tymczasowych na budowach oraz remontach.

Wskazówki Montażowe

Montaż złączki należy wykonać po bezwzględnym odłączeniu napięcia w obwodzie. Odizolować przewody na odpowiednią długość, wprowadzić żyły do komory zaciskowej i dokręcić śrubę imbusową kluczem o odpowiednim rozmiarze, zachowując zalecany moment dokręcania (szczegóły w dokumentacji produktu). Unikać nadmiernego dokręcania, aby nie uszkodzić żył. Złączkę umieścić w osłonie ochronnej, jeśli montowana jest w przestrzeni narażonej na czynniki zewnętrzne.

FAQ

• Jakie maksymalne przekroje przewodów można podłączyć do złączki MC-525RJ? Dokładny zakres przekrojów nie został podany w danych produktu – zaleca się sprawdzenie dokumentacji technicznej lub karty katalogowej.
• Czy złączka nadaje się do połączeń aluminiowych przewodów? Złączka izolowana MC-525RJ jest przeznaczona do łączenia przewodów miedzianych. W przypadku połączeń aluminiowych należy użyć specjalistycznych złączek i środków antyoksydacyjnych.
• Jaka jest maksymalna liczba żył, które można połączyć w jednej złączce? Liczba żył nie została określona w danych produktu – zaleca się weryfikację przed montażem.
