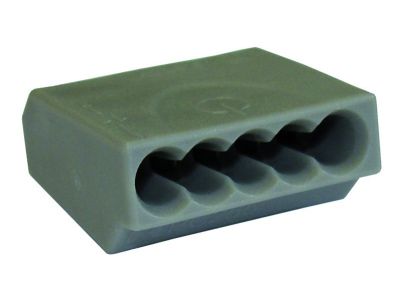

Złączka bezśrubowa PSK 525 5x 1-2,5mm2 szara 053350 | 05102923 PROTEC.class

Opis i Kluczowe Cechy

Złączka bezśrubowa PSK 525 marki PROTEC to zaawansowane rozwiązanie instalacyjne, zaprojektowane z myślą o maksymalnej efektywności i bezpieczeństwie w profesjonalnych systemach elektroenergetycznych. Produkt charakteryzuje się wyjątkowo zwartą konstrukcją, która pozwala na znaczną oszczędność miejsca w puszkach elektroinstalacyjnych oraz rozdzielnicach. Kluczowym elementem konstrukcyjnym jest zintegrowana szczelina rewizyjna, umożliwiająca szybką weryfikację poprawności połączenia oraz wykonanie pomiarów elektrycznych bez konieczności demontażu przewodów.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 24 A (zgodnie z VDE) gwarantuje stabilną pracę nawet przy dużych obciążeniach.
• Napięcie znamionowe: Izolacja przystosowana do pracy pod napięciem 450 V zapewnia bezpieczeństwo w standardowych instalacjach budynkowych i przemysłowych.
• Technologia sprężynowa: Duża siła docisku sprężyny eliminuje ryzyko poluzowania się styku, co jest kluczowe w środowiskach narażonych na drgania.
• Materiał obudowy: Wykonana z tworzywa samogasnącego zgodnie z rygorystyczną normą UL 94V-2, co minimalizuje ryzyko rozprzestrzeniania się ognia.
• Odporność termiczna: Szeroki zakres temperatury pracy od -30°C do +110°C pozwala na montaż w wymagających warunkach środowiskowych.

Zgodność z Normami

Złączka PSK 525 została zaprojektowana i przetestowana zgodnie z najwyższymi standardami jakościowymi. Posiada certyfikację VDE, co potwierdza jej parametry elektryczne i mechaniczne w zakresie bezpieczeństwa użytkowania. Zastosowanie materiałów zgodnych z klasą palności UL 94V-2 świadczy o dbałości producenta o bezpieczeństwo przeciwpożarowe instalacji. Produkt spełnia europejskie wymogi dotyczące osprzętu do łączenia obwodów niskiego napięcia.

Zastosowanie

Produkt dedykowany jest do łączenia jednodrutowych przewodów miedzianych o przekroju znamionowym od 1,0 mm² do 2,5 mm². Dzięki swojej 5-polowej konfiguracji, idealnie sprawdza się w:

• Rozdzielaniu obwodów oświetleniowych i gniazdowych w puszkach podtynkowych i natynkowych.
• Instalacjach automatyki budynkowej, gdzie wymagana jest niezawodność połączeń.
• Systemach sterowania, w których ograniczona przestrzeń wymusza stosowanie kompaktowych komponentów.
• Pracach modernizacyjnych, gdzie szybkość montażu bez użycia narzędzi śrubowych skraca czas przestoju instalacji.

Wskazówki Montażowe

Aby zapewnić optymalne parametry styku i długowieczność połączenia, należy przestrzegać poniższych zaleceń:

• Przewód miedziany jednodrutowy należy odizolować na długości wskazanej przez producenta (zazwyczaj ok. 11 mm).
• Wprowadzić odizolowany koniec przewodu do oporu w otwór montażowy; mechanizm sprężynowy automatycznie zaciśnie żyłę.
• Dzięki szczelinie rewizyjnej należy sprawdzić, czy miedź jest widoczna w oknie kontrolnym, co potwierdza prawidłowe osadzenie.
• W przypadku konieczności demontażu, należy mocno trzymać złączkę i wyciągać przewód, wykonując jednocześnie ruchy obrotowe w lewo i w prawo.

FAQ

1. Czy złączka PSK 525 nadaje się do przewodów typu linka?
Zgodnie ze specyfikacją techniczną, złączka jest przeznaczona wyłącznie do jednodrutowych przewodów miedzianych (drut). Dla linek wymagane są złączki z dźwignią lub tulejkowanie końcówek.

2. Jaka jest główna zaleta szczeliny rewizyjnej?
Szczelina rewizyjna pozwala na bezpieczne przyłożenie sondy próbnika napięcia bez rozłączania obwodu, co znacznie przyspiesza diagnostykę instalacji.

3. Czy kolor szary ma znaczenie funkcjonalne?
Kolor szary ułatwia identyfikację konkretnych grup obwodów wewnątrz puszki, co poprawia przejrzystość instalacji przy serwisowaniu.
