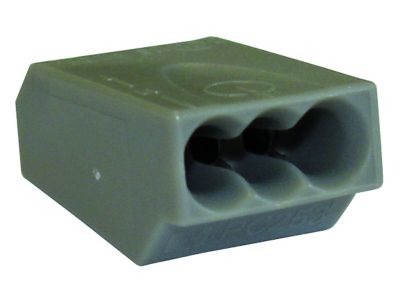

Złączka bezśrubowa PSK 325 3x 1-2,5mm2 szara 053348 | 05102921 PROTEC.class

Opis i Kluczowe Cechy

Złączka bezśrubowa PSK 325 marki PROTEC to zaawansowane rozwiązanie instalacyjne, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Produkt charakteryzuje się wyjątkowo zwartą konstrukcją, która pozwala na znaczną oszczędność miejsca w puszkach elektroinstalacyjnych oraz rozdzielnicach. Kluczowym elementem mechanizmu jest duża siła sprężyny, która gwarantuje trwały i pewny docisk przewodu, eliminując ryzyko poluzowania styku pod wpływem drgań lub zmian temperatury.

• Prąd znamionowy: Obciążalność prądowa na poziomie 24 A (zgodnie z VDE) pozwala na bezpieczne stosowanie w obwodach oświetleniowych i gniazdowych.
• Napięcie znamionowe: Izolacja przystosowana do pracy pod napięciem do 450 V (VDE), co zapewnia szerokie spektrum zastosowań w budownictwie mieszkaniowym i przemysłowym.
• Szczelina rewizyjna: Zintegrowany otwór kontrolny umożliwia szybkie sprawdzenie obecności napięcia za pomocą próbnika bez konieczności demontażu połączenia.
• Materiał obudowy: Wykonana z tworzywa samogasnącego zgodnie z rygorystyczną normą UL 94V-2, co podnosi poziom bezpieczeństwa przeciwpożarowego instalacji.

Zgodność z Normami

Złączka PSK 325 została zaprojektowana i przetestowana zgodnie z najwyższymi standardami bezpieczeństwa. Posiada certyfikację VDE, co potwierdza jej parametry elektryczne w zakresie prądu znamionowego 24 A oraz napięcia 450 V. Materiał izolacyjny spełnia wymagania normy UL 94V-2 w zakresie palności, co oznacza, że w przypadku wystąpienia łuku elektrycznego lub zewnętrznego źródła ognia, materiał wykazuje właściwości samogasnące, nie podtrzymując płomienia.

Zastosowanie

Produkt jest dedykowany do łączenia jednodrutowych przewodów miedzianych o przekroju znamionowym od 1,0 mm² do 2,5 mm². Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -30°C do +110°C, złączka może być stosowana w trudnych warunkach środowiskowych, w tym w instalacjach zewnętrznych (w odpowiednich obudowach) oraz w miejscach narażonych na nagrzewanie się od opraw oświetleniowych. Idealnie sprawdza się w:

• Puszkach podtynkowych i natynkowych.
• Systemach sterowania oświetleniem.
• Połączeniach wewnątrz urządzeń elektrycznych.
• Instalacjach automatyki budynkowej.

Wskazówki Montażowe

Montaż złączki PSK 325 jest intuicyjny i nie wymaga użycia narzędzi śrubowych, co znacznie skraca czas pracy instalatora. Aby zapewnić optymalne parametry styku, należy:

• Odizolować przewód miedziany na odpowiedniej długości (zgodnie z oznaczeniem na obudowie).
• Wprowadzić odizolowany drut do otworu montażowego aż do wyczucia oporu.
• Zweryfikować poprawność osadzenia przewodu poprzez lekkie pociągnięcie.
• Wykorzystać szczelinę rewizyjną do przeprowadzenia pomiarów kontrolnych po zakończeniu montażu.

FAQ

1. Czy złączka PSK 325 nadaje się do przewodów typu linka?
Zgodnie ze specyfikacją techniczną, złączka jest przeznaczona wyłącznie do jednodrutowych przewodów miedzianych (drut) o przekroju od 1,0 mm² do 2,5 mm².

2. Jaka jest maksymalna temperatura otoczenia dla tego produktu?
Złączka może pracować w temperaturze do +110°C, co czyni ją odporną na przeciążenia termiczne występujące w gęsto upakowanych puszkach instalacyjnych.

3. Czy kolor szary ma znaczenie funkcjonalne?
Kolor szary ułatwia identyfikację konkretnych obwodów lub serii produktowej wewnątrz rozdzielnicy, zachowując estetyczny i profesjonalny wygląd instalacji.
