Złączka bezśrubowa PSK 225 2x 1-2,5mm2 szara 053347 | 05102920 PROTEC.class

Opis i Kluczowe Cechy

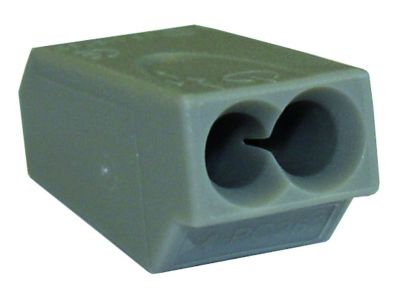

Złączka bezśrubowa PSK 225 marki PROTEC to zaawansowane rozwiązanie instalacyjne, zaprojektowane z myślą o maksymalnej efektywności i bezpieczeństwie w nowoczesnych systemach elektroenergetycznych. Produkt charakteryzuje się wyjątkowo zwartą konstrukcją, która pozwala na znaczną oszczędność miejsca w puszkach elektroinstalacyjnych oraz rozdzielnicach. Kluczowym elementem konstrukcyjnym jest zintegrowana szczelina rewizyjna, umożliwiająca szybką weryfikację poprawności połączenia oraz wykonanie pomiarów elektrycznych bez konieczności demontażu przewodów.

• Technologia sprężynowa: Zastosowanie dużej siły docisku sprężyny gwarantuje trwały i pewny styk elektryczny, odporny na wstrząsy oraz poluzowanie wynikające ze zmian temperatury.
• Parametry elektryczne: Złączka obsługuje prąd znamionowy o natężeniu 24 A (zgodnie z VDE) oraz napięcie znamionowe do 450 V, co czyni ją idealnym wyborem do standardowych obwodów oświetleniowych i gniazdowych.
• Wysoka odporność termiczna: Szeroki zakres temperatury pracy od -30°C do +110°C pozwala na stosowanie złączki w wymagających warunkach środowiskowych.
• Bezpieczeństwo materiałowe: Obudowa wykonana z materiału samogasnącego zgodnie z rygorystyczną normą UL 94V-2 minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami europejskimi. Posiada certyfikację VDE, co potwierdza jego niezawodność w profesjonalnych instalacjach budynkowych. Materiał obudowy spełnia klasę palności UL 94V-2, co jest kluczowym wymogiem w budownictwie użyteczności publicznej oraz w przemyśle, gdzie bezpieczeństwo przeciwpożarowe jest priorytetem.

Zastosowanie

Złączka PSK 225 jest dedykowana do łączenia jednodrutowych przewodów miedzianych o przekroju od 1,0 mm² do 2,5 mm². Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu. Dzięki swojej uniwersalności, znajduje zastosowanie w:

• Instalacjach podtynkowych i natynkowych w budownictwie mieszkaniowym.
• Systemach sterowania i automatyki budynkowej.
• Połączeniach wewnątrz opraw oświetleniowych.
• Rozdzielnicach niskiego napięcia, gdzie liczy się szybkość montażu i pewność połączenia.

Wskazówki Montażowe

Montaż złączki PSK 225 jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Aby zapewnić optymalne parametry pracy, należy przestrzegać poniższych zaleceń:

• Przewód miedziany typu drut należy odizolować na odpowiedniej długości (zgodnie z oznaczeniem na obudowie).
• Wprowadzić odizolowany koniec przewodu do otworu montażowego aż do wyczuwalnego oporu – mechanizm sprężynowy automatycznie zaciśnie żyłę.
• Wykorzystać szczelinę rewizyjną do sprawdzenia, czy przewód został wprowadzony na pełną głębokość.
• W przypadku konieczności demontażu, należy mocno trzymać złączkę i wyciągać przewód, wykonując jednocześnie ruchy obrotowe w obie strony.

FAQ

1. Czy złączka PSK 225 nadaje się do przewodów typu linka?
Zgodnie ze specyfikacją techniczną, złączka jest przeznaczona wyłącznie do jednodrutowych przewodów miedzianych (drut). W przypadku linek wymagane jest stosowanie tulejek zaciskowych lub złączek dedykowanych do przewodów elastycznych.

2. Jakie jest przeznaczenie szczeliny rewizyjnej?
Szczelina rewizyjna służy do bezpiecznego wprowadzenia końcówki próbnika napięcia lub multimetru w celu potwierdzenia obecności fazy bez przerywania ciągłości obwodu.

3. Czy kolor szary ma znaczenie funkcjonalne?
Kolor szary ułatwia identyfikację konkretnych obwodów w rozbudowanych instalacjach, pozwalając na przejrzyste zarządzanie okablowaniem wewnątrz puszek i szaf sterowniczych.
