Złączka bezpiecznikowa ZUG-B | A11-5N31 Pokój

Opis i Kluczowe Cechy

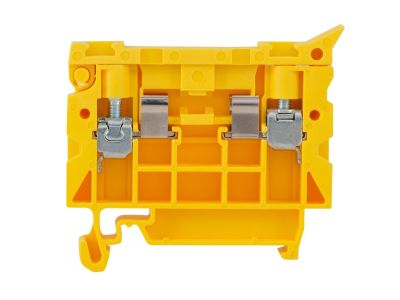

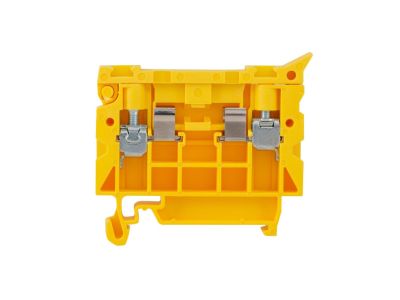

Złączka bezpiecznikowa ZUG-B produkcji renomowanej firmy Pokój to profesjonalne rozwiązanie z grupy złączek jednotorowych rozłączających o zastosowaniu specjalnym. Została zaprojektowana z myślą o precyzyjnym zabezpieczaniu obwodów sterowniczych i sygnalizacyjnych przed skutkami przeciążeń i zwarć. Kluczowym elementem konstrukcyjnym jest zintegrowane gniazdo przystosowane do montażu wymiennych wkładek topikowych o standardowych wymiarach fi 5x20 mm. Urządzenie pozwala na bezpieczną pracę z prądem znamionowym o maksymalnym natężeniu do 6,3 A przy napięciu roboczym nieprzekraczającym 230 V.

• Uniwersalność przyłączy: Złączka umożliwia stabilne przyłączanie przewodów miedzianych zarówno w formie sztywnej (drut), jak i giętkiej (linka), co zapewnia elastyczność podczas projektowania instalacji.
• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości materiałów izolacyjnych gwarantuje trwałość i bezpieczeństwo użytkowania w szafach rozdzielczych.
• Kompatybilność: Produkt jest w pełni przystosowany do montażu na standardowej szynie montażowej TS35 (DIN), co ułatwia integrację z istniejącymi systemami automatyki.

Zgodność z Normami

Złączka bezpiecznikowa ZUG-B została zaprojektowana i wykonana zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Produkt posiada znak CE, co stanowi deklarację producenta o pełnej zgodności z wymaganiami dyrektywy niskonapięciowej LVD 2014/35/EC. Spełnienie tych rygorystycznych norm gwarantuje, że komponent jest bezpieczny dla instalatora oraz użytkownika końcowego, a także zapewnia bezawaryjną pracę w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w zaawansowanych systemach elektro-technicznych, gdzie wymagane jest selektywne zabezpieczanie poszczególnych torów prądowych. Idealnie sprawdza się w:

• Szafach sterowniczych i rozdzielnicach przemysłowych.
• Układach automatyki budynkowej i przemysłowej.
• Zabezpieczaniu czułych odbiorników energii o poborze prądu do 6,3 A.
• Systemach sygnalizacji, gdzie konieczne jest szybkie odłączenie uszkodzonego obwodu bez przerywania pracy pozostałej części instalacji.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy i bezpieczeństwo, podczas montażu złączki ZUG-B należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Złączkę należy zatrzasnąć na szynie TS35, upewniając się, że mechanizm blokujący trzyma stabilnie profil szyny.
• Przygotowanie przewodów: Końcówki przewodów miedzianych powinny być odpowiednio odizolowane. W przypadku przewodów giętkich (linek) zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego styku elektrycznego.
• Dobór wkładki: Należy pamiętać, że złączka sprzedawana jest bez bezpiecznika. Należy dobrać odpowiednią wkładkę topikową 5x20 mm o charakterystyce dopasowanej do chronionego urządzenia, nie przekraczając prądu 6,3 A.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z odpowiednią siłą, aby uniknąć poluzowania przewodów w wyniku drgań, co mogłoby prowadzić do przegrzania styku.

FAQ

• Czy złączka ZUG-B posiada sygnalizację przepalenia bezpiecznika? Podstawowy model ZUG-B nie posiada układu sygnalizacyjnego. Jeśli wymagana jest optyczna sygnalizacja zadziałania zabezpieczenia, należy wybrać odmianę ZUG-BS1 (dla obwodów DC) lub ZUG-BS2 (dla obwodów AC).
• Jakie wkładki topikowe pasują do tej złączki? Złączka jest kompatybilna ze standardowymi szklanymi lub ceramicznymi wkładkami topikowymi o wymiarach 5x20 mm.
• Czy mogę stosować tę złączkę w obwodach 400V? Nie, maksymalne napięcie robocze dla tego modelu wynosi 230 V.
• Czy produkt jest dostarczany z bezpiecznikiem w zestawie? Nie, wkładki topikowe należy dokupić osobno, co pozwala na precyzyjne dopasowanie wartości prądu do konkretnego zastosowania.
