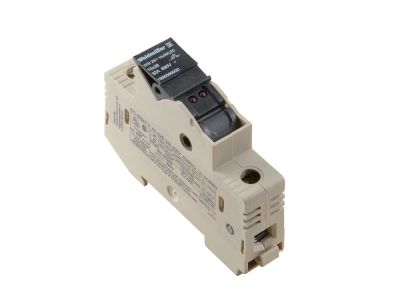

Złączka bezpiecznikowa WSI 25/1 10x38/LED | 1966060000 Weidmuller

Opis i Kluczowe Cechy

Złączka bezpiecznikowa oznaczona symbolem 1966060000 to podstawka do wkładek topikowych o rozmiarze 10x38 mm, zaprojektowana dla prądu znamionowego 25 A. Wyposażona w diodę LED sygnalizującą przepalenie wkładki, co ułatwia szybką lokalizację uszkodzonego obwodu i skraca czas przywracania zasilania.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc instalację przed przeciążeniem i zwarciem.
• Wkładki 10x38 mm: Standardowy wymiar gwarantuje kompatybilność z szeroką gamą wkładek topikowych dostępnych na rynku.
• Sygnalizacja LED: Dioda natychmiast wskazuje zadziałanie bezpiecznika, umożliwiając szybką diagnostykę bez konieczności wyjmowania wkładki.
• Montaż na szynę DIN (TH35): Konstrukcja modułowa ułatwia instalację w rozdzielnicach i szafach sterowniczych oraz prostą rozbudowę układu.

Zgodność z Normami

Złączka bezpiecznikowa spełnia wymagania europejskich norm dotyczących aparatury modułowej. Posiada certyfikat CE, co potwierdza jej zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka bezpiecznikowa znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako zabezpieczenie nadprądowe obwodów odbiorczych. Sygnalizacja LED przyspiesza identyfikację przepalonej wkładki, co jest szczególnie ważne w rozbudowanych instalacjach.

• Zabezpieczenie obwodów oświetleniowych, gniazd wtykowych i odbiorników przemysłowych w obiektach komercyjnych i mieszkaniowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako ochrona przed zwarciem i przeciążeniem.
• Element zabezpieczający w układach sterowania, automatyki budynkowej oraz maszyn przemysłowych.

Wskazówki Montażowe

Montaż złączki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (25 A) zgodnie z obowiązującymi normami. Moment dokręcania śrub zaciskowych – stosuj się do zaleceń producenta zawartych w dokumentacji technicznej.

FAQ

• Czy dioda LED jest wymienna? Dioda stanowi integralną część złączki. Zapala się po przepaleniu wkładki i gaśnie po jej wymianie. W normalnych warunkach dioda jest trwała i nie wymaga wymiany.
• Jaki stopień ochrony ma ta złączka? Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy charakteryzuje się stopniem ochrony IP20. Dokładny stopień ochrony złączki nie został podany w danych producenta – przed montażem należy sprawdzić dokumentację techniczną.
• Czy mogę stosować wkładki topikowe innych producentów? Tak, złączka jest kompatybilna ze standardowymi wkładkami topikowymi o wymiarach 10x38 mm, spełniającymi odpowiednie normy (np. IEC 60269). Należy jednak przestrzegać znamionowego prądu 25 A i parametrów zwarciowych określonych w projekcie instalacji.
