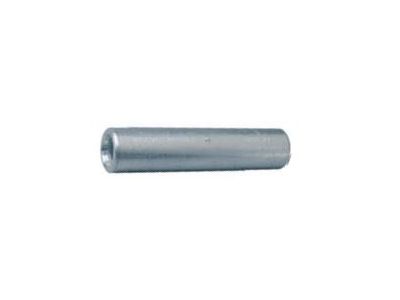

Złączka aluminiowa bez pasty 240ALU-ZE-LE przekrój: 240mm2 | 240ALU-ZE-LE Nexans

Opis i Kluczowe Cechy

Złączka aluminiowa Nexans o oznaczeniu 240ALU-ZE-LE to specjalistyczny komponent elektroinstalacyjny zaprojektowany z myślą o trwałym i bezpiecznym łączeniu żył kabli aluminiowych. Produkt został zoptymalizowany pod kątem przewodów o profilu sektorowym, co gwarantuje idealne dopasowanie geometryczne i minimalizację rezystancji stykowej w miejscu połączenia. Przekrój znamionowy wynoszący 240 mm² pozwala na stabilne przesyłanie energii w liniach elektroenergetycznych o dużym obciążeniu prądowym.

• Materiał wykonania: Wysokiej jakości aluminium o doskonałej przewodności elektrycznej.
• Powierzchnia: Wykończenie metaliczne zapewniające optymalny kontakt elektryczny.
• Technologia bezpastowa: Konstrukcja złączki umożliwia montaż bez konieczności stosowania dodatkowej pasty stykowej, co przyspiesza prace instalacyjne.
• Profil sektorowy: Specjalna geometria dedykowana do żył o kształcie sektorowym (se), co eliminuje potrzebę ich przeformowywania na okrągło przed montażem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu kablowego. Złączki Nexans przechodzą zaawansowane testy obciążeniowe oraz próby zwarciowe, co potwierdza ich niezawodność w systemach dystrybucji energii. Materiał aluminiowy użyty do produkcji spełnia wymagania mechaniczne i elektryczne stawiane elementom przeznaczonym do pracy w sieciach niskiego i średniego napięcia.

Zastosowanie

Złączka 240ALU-ZE-LE znajduje szerokie zastosowanie w profesjonalnej energetyce oraz przemyśle ciężkim. Jest niezastąpiona przy budowie i modernizacji linii kablowych, gdzie wykorzystuje się kable aluminiowe o dużych przekrojach. Idealnie sprawdza się w:

• Łączeniu kabli zasilających w rozdzielniach głównych.
• Naprawach uszkodzonych odcinków linii napowietrznych i ziemnych.
• Instalacjach przemysłowych wymagających pewnych połączeń o wysokiej obciążalności.
• Systemach przesyłowych, gdzie kluczowa jest redukcja strat energii na stykach.

Wskazówki Montażowe

Aby zapewnić długowieczność i bezpieczeństwo połączenia, należy przestrzegać następujących wytycznych:

• Przygotowanie żyły: Przed montażem należy dokładnie oczyścić powierzchnię żyły aluminiowej z warstwy tlenków za pomocą szczotki drucianej lub dedykowanego narzędzia.
• Narzędzia: Do zaprasowania złączki należy używać wyłącznie profesjonalnych prasek hydraulicznych z odpowiednio dobranymi matrycami dedykowanymi dla przekroju 240 mm².
• Głębokość wprowadzenia: Żyłę należy wprowadzić do wnętrza złączki na pełną głębokość, aby zapewnić maksymalną powierzchnię styku.
• Kolejność zaprasowania: Proces prasowania należy rozpocząć od środka złączki, kierując się ku jej krawędziom zewnętrznym.

FAQ

Czy złączka wymaga stosowania pasty stykowej?
Nie, model 240ALU-ZE-LE został zaprojektowany jako złączka bezpastowa, co upraszcza proces montażu przy zachowaniu wysokich parametrów przewodzenia.

Czy można stosować tę złączkę do żył miedzianych?
Złączka jest wykonana z aluminium i dedykowana do żył aluminiowych. Łączenie jej z miedzią bez odpowiednich przekładek bimetalicznych mogłoby prowadzić do korozji elektrochemicznej.

Do jakiego typu żył jest przeznaczona ta złączka?
Produkt jest dedykowany do żył aluminiowych o profilu sektorowym (se) o przekroju znamionowym 240 mm².
