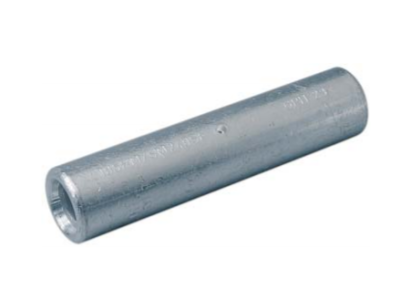

Złączka aluminiowa bez pasty 120ALU-ZE-LE przekrój: 120mm2 | 120ALU-ZE-LE Nexans

Opis i Kluczowe Cechy

Złączka aluminiowa 120ALU-ZE-LE marki Nexans to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego łączenia żył kabli aluminiowych. Produkt został zaprojektowany z myślą o przewodach o profilu sektorowym, co pozwala na optymalne dopasowanie i maksymalizację powierzchni styku elektrycznego. Przekrój znamionowy wynoszący 120 mm² gwarantuje wysoką obciążalność prądową oraz stabilność mechaniczną połączenia w wymagających instalacjach elektroenergetycznych.

• Materiał wykonania: Wysokiej jakości aluminium o doskonałej przewodności elektrycznej.
• Powierzchnia: Wykończenie metaliczne zapewniające niską rezystancję przejścia.
• Konstrukcja: Specjalistyczny profil dedykowany do żył sektorowych (se), co eliminuje konieczność nadmiernego formowania żyły przed montażem.
• Technologia bezpasty: Model ZE-LE umożliwia montaż bez konieczności stosowania dodatkowej pasty kontaktowej, co przyspiesza prace instalacyjne przy zachowaniu parametrów technicznych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektroenergetycznej. Złączki Nexans przechodzą testy wytrzymałościowe oraz prądowe, co zapewnia ich pełną kompatybilność z systemami kablowymi niskiego i średniego napięcia. Wykorzystanie certyfikowanego aluminium gwarantuje odporność na starzenie materiałowe oraz stabilność termiczną podczas długotrwałej eksploatacji pod obciążeniem znamionowym.

Zastosowanie

Złączka 120ALU-ZE-LE znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych oraz sieciach rozdzielczych. Jest idealnym wyborem dla:

• Łączenia kabli zasilających w rozdzielnicach głównych i obiektowych.
• Naprawy uszkodzonych linii kablowych wykonanych z aluminium.
• Budowy przyłączy energetycznych, gdzie stosowane są kable o przekroju 120 mm² o kształcie sektorowym.
• Prac elektroinstalacyjnych w zakładach przemysłowych wymagających niezawodnych systemów połączeń prasowanych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Przygotowanie żyły: Przed montażem należy dokładnie oczyścić powierzchnię żyły aluminiowej z warstwy tlenków.
• Prasowanie: Należy używać profesjonalnych narzędzi hydraulicznych lub mechanicznych z odpowiednio dobranymi matrycami dedykowanymi do złączek aluminiowych o przekroju 120 mm².
• Kierunek prasowania: Zaleca się wykonywanie zaprasowań zgodnie z oznaczeniami na złączce, zazwyczaj od środka w kierunku końców.
• Weryfikacja: Po wykonaniu połączenia należy sprawdzić poprawność zaprasowania oraz upewnić się, że złączka nie wykazuje pęknięć materiałowych.

FAQ

Czy złączka wymaga stosowania pasty stykowej?
Model 120ALU-ZE-LE jest konstrukcją przeznaczoną do montażu bez użycia pasty, co upraszcza proces instalacji przy zachowaniu wysokiej jakości styku.

Czy można stosować tę złączkę do żył okrągłych?
Złączka jest optymalizowana pod profil sektorowy, jednak w przypadku żył okrągłych o tym samym przekroju należy upewnić się, że matryce prasujące zapewnią odpowiedni stopień zgniotu.

Z jakimi narzędziami współpracuje złączka?
Produkt jest kompatybilny ze standardowymi praskami do końcówek i złączek aluminiowych. Kluczowe jest dobranie matrycy odpowiadającej rozmiarowi 120 mm².
