Złączka 5-przewodowa 5x2,5mm2 do puszek instalacyjnych, przezr. z żółtą pokrywą | 2273-205 Wago

Opis i Kluczowe Cechy

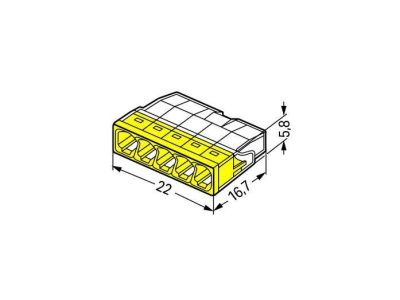

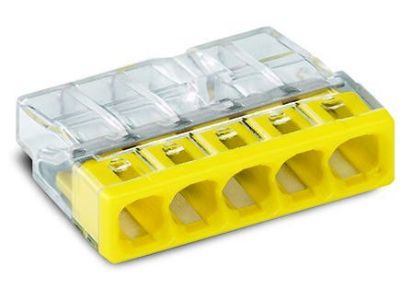

Złączka instalacyjna WAGO z serii 2273-205 to zaawansowane rozwiązanie typu COMPACT, zaprojektowane z myślą o optymalizacji miejsca w puszkach elektroinstalacyjnych. Model ten umożliwia szybkie i bezpieczne połączenie do pięciu przewodów jednodrutowych o przekroju znamionowym od 0,5 mm² do 2,5 mm². Dzięki zastosowaniu technologii zacisku sprężynowego PUSH WIRE®, montaż odbywa się bez użycia narzędzi, co znacząco skraca czas prac instalacyjnych. Przezroczysta obudowa pozwala na natychmiastową wizualną weryfikację prawidłowego wprowadzenia przewodu, a charakterystyczna żółta pokrywa ułatwia szybką identyfikację liczby torów prądowych w rozdzielnicy lub puszce.

• Kompaktowe wymiary: Oszczędność miejsca do 51% w porównaniu z klasycznymi złączkami serii 273.
• Wizualna kontrola: Przezroczysty korpus eliminuje błędy montażowe poprzez podgląd styku.
• Otwór pomiarowy: Specjalny punkt testowy pozwala na bezpieczne wykonanie pomiarów napięcia bez demontażu połączenia.
• Trwałość połączenia: Odporność na wstrząsy i wibracje dzięki stałemu dociskowi sprężyny.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co jest kluczowe w profesjonalnych instalacjach B2B. Złączka posiada certyfikację zgodną z normą EN 60664-1, co gwarantuje odpowiednią koordynację izolacji przy napięciu znamionowym do 450V i prądzie znamionowym 24A. Zgodność z dyrektywami CE oraz RoHS potwierdza brak substancji szkodliwych i dopuszczenie do obrotu na rynku europejskim.

Zastosowanie

Złączka WAGO 2273-205 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest idealna do:

• Łączenia obwodów oświetleniowych i gniazd wtykowych w puszkach podtynkowych i natynkowych.
• Rozdzielania sygnałów w puszkach odgałęźnych.
• Instalacji wymagających dużej gęstości upakowania przewodów w ograniczonej przestrzeni.
• Systemów automatyki budynkowej, gdzie niezawodność styku jest priorytetem.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących kroków:

• Odizolowanie przewodu: Należy zdjąć izolację z przewodu jednodrutowego na długości dokładnie 11 mm (wskaźnik długości znajduje się na obudowie złączki).
• Wprowadzenie przewodu: Przewód należy wsunąć do oporu w otwór montażowy. Przezroczysta obudowa pozwala sprawdzić, czy miedź dotyka szyny prądowej.
• Demontaż: W przypadku konieczności rozłączenia, należy mocno trzymać przewód i kręcąc złączką w lewo i w prawo, delikatnie go wyciągać.
• Uwaga: Złączka przeznaczona jest wyłącznie do przewodów sztywnych (drut). Nie należy stosować jej do przewodów typu linka bez odpowiedniego zakończenia tulejkowego.

FAQ

Czy złączka 2273-205 jest wielorazowego użytku?
Tak, konstrukcja zacisku PUSH WIRE® pozwala na wielokrotne wkładanie i wyjmowanie przewodów, pod warunkiem, że nie zostały one uszkodzone mechanicznie.

Czy można mieszać różne przekroje przewodów w jednej złączce?
Tak, w obrębie jednej złączki można łączyć przewody o różnych przekrojach w zakresie od 0,5 mm² do 2,5 mm², co czyni ją niezwykle uniwersalnym narzędziem dla elektryka.

Jak sprawdzić obecność napięcia?
Złączka posiada dedykowany otwór pomiarowy umieszczony po przeciwnej stronie otworów na przewody, który jest kompatybilny z większością standardowych próbników i mierników.
