Złączka 4-przewodowa przekrój do 4mm2 do puszek instalacyjnych | 773-604 Wago

Opis i Kluczowe Cechy

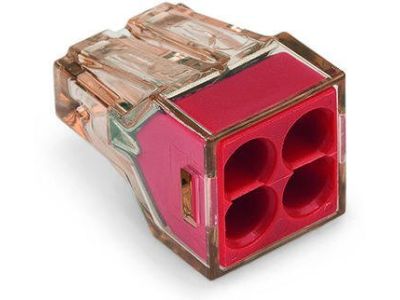

Złączka instalacyjna WAGO 773-604 to zaawansowane rozwiązanie technologiczne zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Produkt umożliwia bezpieczne i trwałe połączenie do 4 przewodów sztywnych (typu drut) w obrębie jednej obudowy. Przekrój znamionowy wynoszący do 4 mm² pozwala na stabilne przesyłanie energii w obwodach o znacznym obciążeniu, co jest kluczowe dla zachowania ciągłości zasilania i minimalizacji spadków napięcia. Unikalna, brązowoprzezroczysta obudowa pełni funkcję diagnostyczną, umożliwiając instalatorowi natychmiastową wzrokową kontrolę prawidłowego wprowadzenia przewodu do zacisku. Czerwona pokrywa stanowi wyraźny znacznik identyfikacyjny, ułatwiający organizację pracy w rozbudowanych puszkach instalacyjnych.

• Obsługa do 4 przewodów sztywnych w jednym zacisku.
• Maksymalny przekrój przewodu wynoszący 4 mm² dla wymagających instalacji.
• Technologia zacisku PUSH WIRE eliminująca konieczność użycia narzędzi.
• Przezroczysta obudowa zwiększająca bezpieczeństwo montażu.

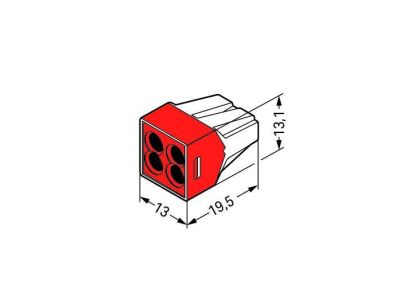

• Kompaktowe wymiary optymalizujące miejsce w puszce elektroinstalacyjnej.

Zgodność z Normami

Złączka WAGO 773-604 została zaprojektowana i wykonana zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia ona wymogi normy EN 60998, co potwierdza jej przydatność do stosowania w domowych i przemysłowych instalacjach niskiego napięcia. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co bezpośrednio przekłada się na ochronę przeciwpożarową całego obiektu.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach komercyjnych i przemysłowych. Jest niezastąpiony w puszkach rozgałęźnych, gdzie wymagane jest szybkie i pewne mostkowanie potencjałów. Dzięki obsłudze przekroju 4 mm², złączka 773-604 idealnie nadaje się do zasilania odbiorników o większej mocy, takich jak gniazda siłowe, systemy ogrzewania elektrycznego czy zaawansowane układy oświetleniowe. Może być również stosowana w systemach automatyki budynkowej do łączenia magistral sygnałowych o większych przekrojach.

Wskazówki Montażowe

Prawidłowy montaż złączki WAGO 773-604 gwarantuje wieloletnią bezawaryjność instalacji. Należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie przewodu: Należy odizolować końcówkę przewodu sztywnego na długości około 12 mm.
• Montaż: Odizolowany przewód należy wsunąć bezpośrednio do otworu zaciskowego aż do wyczuwalnego oporu.
• Weryfikacja: Dzięki przezroczystej obudowie należy sprawdzić, czy izolacja przewodu styka się z krawędzią obudowy, a sam miedziany rdzeń jest w pełni osadzony w zacisku.
• Demontaż: W przypadku konieczności rozłączenia, należy mocno trzymać przewód i kręcić złączką naprzemiennie w lewo i w prawo, jednocześnie delikatnie ją zdejmując.

FAQ

Czy złączka 773-604 obsługuje przewody typu linka?
Nie, ta konkretna seria jest dedykowana wyłącznie do przewodów sztywnych (drut). Do przewodów typu linka zaleca się stosowanie złączek z dźwigniami, np. serii 221.

Jaki jest maksymalny prąd znamionowy dla tej złączki?
Złączka jest przystosowana do pracy w obwodach o prądzie znamionowym typowym dla przewodów o przekroju 4 mm², zgodnie ze specyfikacją techniczną producenta dla serii 773.

Czy złączka jest wielorazowego użytku?
Tak, konstrukcja zacisku PUSH WIRE pozwala na wielokrotne wpinanie i wypinanie przewodów, pod warunkiem, że nie zostały one uszkodzone mechanicznie podczas demontażu.
