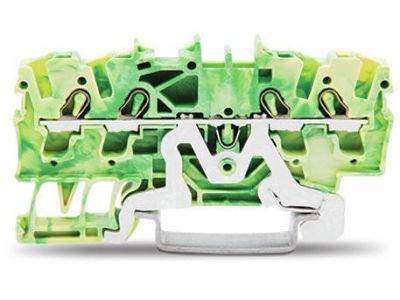

Złączka 4-przewodowa 2,5mm2, żółto-zielona TOPJOBS | 2002-1407 Wago

Opis i Kluczowe Cechy

Złączka 4-przewodowa WAGO 2002-1407 z serii TOPJOB S to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach uziemiających. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne i bezpieczne odprowadzanie prądów zwarciowych do szyny montażowej, pełniąc funkcję przewodu ochronnego (PE). Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, montaż przewodów sztywnych oraz giętkich z tulejkami odbywa się bez użycia narzędzi, co znacząco przyspiesza prace prefabrykacyjne. Charakterystyczna żółto-zielona obudowa gwarantuje natychmiastową identyfikację funkcji ochronnej w rozdzielnicy, a 4-przewodowa konstrukcja umożliwia optymalne zarządzanie okablowaniem na ograniczonej przestrzeni szyny DIN-35.

Zgodność z Normami

Produkt został rygorystycznie przetestowany i spełnia najwyższe standardy bezpieczeństwa. Kluczowym atutem złączki 2002-1407 jest certyfikacja do zastosowań w obszarach zagrożonych wybuchem (Ex e II), co czyni ją idealnym wyborem dla przemysłu chemicznego, petrochemicznego oraz wydobywczego. Zgodność z międzynarodowymi normami IECEx oraz ATEX potwierdza odporność komponentu na ekstremalne warunki pracy, wibracje oraz wstrząsy, zapewniając gazoszczelne i trwałe połączenie elektryczne przez cały okres eksploatacji.

Zastosowanie

• Przemysłowe szafy sterownicze i rozdzielnice niskiego napięcia wymagające precyzyjnego uziemienia.
• Instalacje w strefach zagrożonych wybuchem (Ex) zgodnie z wymogami bezpieczeństwa procesowego.
• Systemy automatyki budynkowej i przemysłowej, gdzie liczy się oszczędność miejsca na szynie montażowej.
• Infrastruktura transportowa i energetyczna narażona na ciągłe drgania mechaniczne.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej TS 35 (DIN-35). Mechanizm zatrzaskowy automatycznie nawiązuje kontakt elektryczny z szyną, eliminując potrzebę stosowania dodatkowych przewodów mostkujących dla potencjału PE. Przewody o przekroju 2,5 mm² należy odizolować na długość wskazaną przez producenta (zazwyczaj 10-12 mm). W przypadku przewodów linkowych bez tulejek, otwarcie zacisku sprężystego następuje poprzez wprowadzenie dedykowanego przyrządu montażowego w otwór operacyjny. System TOPJOB S pozwala również na stosowanie opcjonalnych mostków grzebieniowych i tabliczek opisowych dla lepszej organizacji układu.

FAQ

• Czy złączka 2002-1407 może być stosowana z przewodami o większym przekroju? Tak, konstrukcja zacisku serii 2002 pozwala na podłączenie przewodów sztywnych o jeden stopień większych niż przekrój znamionowy (do 4 mm² w określonych warunkach).
• Czy wymagane jest stosowanie końcówek tulejkowych? Nie jest to konieczne dzięki technologii CAGE CLAMP®, która zapewnia bezpieczny docisk bezpośrednio do żyły, jednak ich użycie ułatwia montaż typu Push-in.
• Czy złączka zapewnia połączenie elektryczne z szyną DIN? Tak, złączki ochronne WAGO typu PE posiadają metalową stopkę, która po zatrzaśnięciu na szynie tworzy z nią trwałe połączenie elektryczne.
